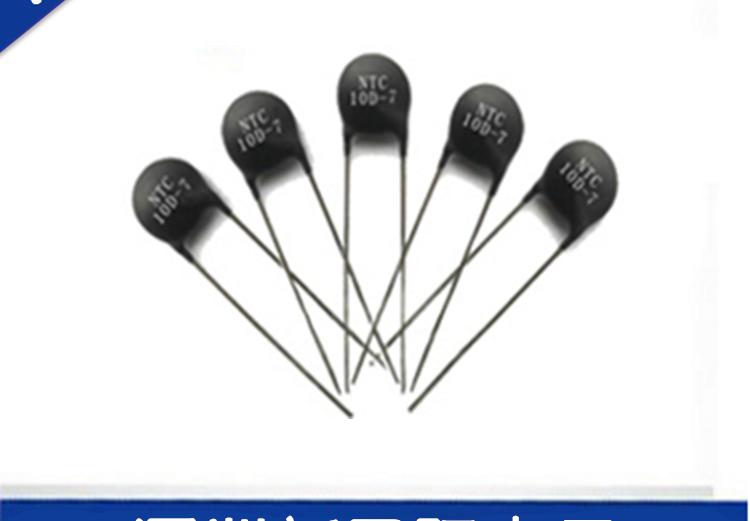

熱敏電阻的參數和特性

熱敏電阻參數

一、熱敏電阻參數

熱敏電阻的主要參數有十余項：標稱電阻值、使用環境溫度（最高工作溫度）、測量功率、額定功率、標稱電壓（最大工作電壓）、工作電流、溫度系數、材料常數、時間常數等。

①標稱阻值Rc：一般指環境溫度為25℃時熱敏電阻器的實際電阻值。②實際阻值RT：在一定的溫度條件下所測得的電阻值。

③材料常數：它是一個描述熱敏電阻材料物理特性的參數，也是熱靈敏度指標，B值越大，表示熱敏電阻器的靈敏度越高。應注意的是，在實際工作時，B值并非一個常數，而是隨溫度的升高略有增加。

④電阻溫度系數αT：它表示溫度變化1℃時的阻值變化率，單位為%/℃。

⑤時間常數τ：熱敏電阻器是有熱慣性的，時間常數，就是一個描述熱敏電阻器熱慣性的參數。它的定義為，在無功耗的狀態下，當環境溫度由一個特定溫度向另一個特定溫度突然改變時，熱敏電阻體的溫度變化了兩個特定溫度之差的63.2%所需的時間。τ越小，表明熱敏電阻器的熱慣性越小。

⑥額定功率PM：在規定的技術條件下，熱敏電阻器長期連續負載所允許的耗散功率。在實際使用時不得超過額定功率。若熱敏電阻器工作的環境溫度超過 25℃，則必須相應降低其負載。

⑦額定工作電流IM：熱敏電阻器在工作狀態下規定的名義電流值。

⑧測量功率Pc：在規定的環境溫度下，熱敏電阻體受測試電流加熱而引起的阻值變化不超過0.1%時所消耗的電功率。

⑨最大電壓：對于NTC熱敏電阻器，是指在規定的環境溫度下，不使熱敏電阻器引起熱失控所允許連續施加的最大直流電壓；對于PTC熱敏電阻器，是指在規定的環境溫度和靜止空氣中，允許連續施加到熱敏電阻器上并保證熱敏電阻器正常工作在PTC特性部分的最大直流電壓。

⑩最高工作溫度Tmax：在規定的技術條件下，熱敏電阻器長期連續工作所允許的最高溫度。

⑾開關溫度tb:PTC熱敏電阻器的電阻值開始發生躍增時的溫度。

⑿耗散系數H：溫度增加1℃時，熱敏電阻器所耗散的功率，單位為mW/℃。

其中標稱電阻值是在25℃零功率時的電阻值，實際上總有一定誤差，應在±10%之內。普通熱敏電阻的工作溫度范圍較大，可根據需要從-55℃到+315℃選擇，值得注意的是，不同型號熱敏電阻的最高工作溫度差異很大，如MF11片狀負溫度系數熱敏電阻器為+125℃，而MF53-1僅為+70℃，學生實驗時應注意（一般不要超過50℃）。

二、熱敏電阻的特性

熱敏電阻的特性如下:

1.靈敏度較高，其電阻溫度系數要比金屬大10?100倍以上，能檢測出10-6°C的溫度變化；

2.工作溫度范圍寬，常溫器件適用于-55°C?315°C,高溫器件適用溫度高于315°C (目前最高可達到2000°C),低溫器件適用于-273°C?-55°C;

3.體積小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管

4.使用方便,電阻值可在0.1～100kΩ間任意選擇;

5.易加工成復雜的形狀,可大批量生產;

6.穩定性好、過載能力強。

NTC熱敏電阻的參數有哪些？

【標稱阻值】

標稱阻值是NTC熱敏電阻器設計的電阻值，常在熱敏電阻器表面標出。標稱阻值是指在基準溫度為25℃時零功率阻值，因此又被稱為電阻值R25。

【額定功率】

額定功率是指熱敏電阻器在環境溫度25℃、相對溫度為45%～80%及大氣壓力為0.87～1.07Pa的大氣條件下，長期連續負荷所允許的耗散功率。

【B值范圍】

B值范圍(K)是負溫度系數熱敏電阻器的熱敏指數，反映了兩個溫度之間的電阻變化。它被定義為兩個溫度下零功率電阻值的自然對數之差與這個溫度倒數之差的比值。B值可用下述公式計算，即式中，R1、R2分別是絕對溫度T1、T2時的電阻值(Ω)。

通過以上的介紹我們了解了熱敏電阻參數的相關內容，我們只有經過對電阻參數進行研究分析，才能更好地利用電阻來豐富我們的生活。
