熱繼電器有什么功能與電流整定口訣

熱繼電器有什么功能

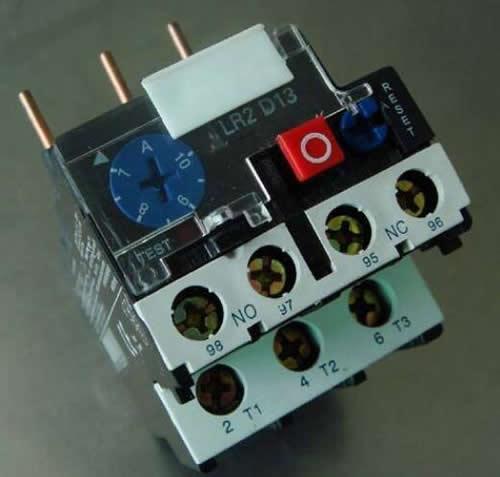

熱繼電器是用于電動機或其它電氣設備、電氣線路的過載保護的保護電器。

熱繼電器主要用來對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件后，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而將電動機控制電路斷開實現電動機斷電停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，因此，熱繼電器不能用作短路保護，而只能用作過載保護熱繼電器的過載保護。

熱繼電器作為電動機的過載保護元件，以其體積小，結構簡單、成本低等優點在生產中得到了廣泛應用。

熱繼電器電流整定口訣

熱繼電器的整定電流是指長期通過發熱元件而不致使熱繼電器動作的最大電流。熱繼電器的整定電流大小可通過整定電流旋鈕來改變。選用和整定熱繼電器時，一定要使整定電流值與電動機的額定電流基本一致。

熱繼電器電流整定口訣如下：

熱繼電器整電流，額流上下百五求。

星角啟動電動機，整定電流即額流。

1、一般情況下，按電動機的額定電流選取，使熱繼電器的整定值為電動機的額定工作電流的0.95~1.05倍，或選取整定范圍的中值為電動機的額定工作電流。

2、保護星-三角啟動電動機，當熱繼電器的三個熱元件分別串接在三角形連接的各相繞組內時，熱繼電器的整定電流按電動機的額定電流整定。

熱繼電器整定電流和復位方式調整方法

熱繼電器的整定電流是指熱繼電器長期不動作的電流。整定電流的大小調節方法如下：

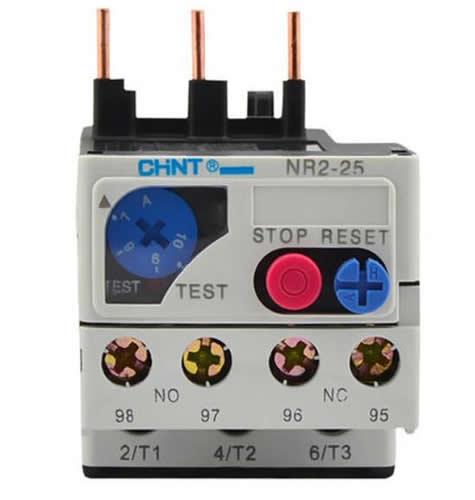

（1）整定值的調節方法。轉動整定值調節鈕，鈕的某一刻度對準熱繼電器外標示的“凹槽”標志。該刻度值即為熱繼電器的整定值，整定值應等丁電動機的額定電流值。

（2）復位方式調整方法。用一字型改錐伸人熱繼電器側下部的調節孔，調節復位方式調節螺釘，其調節規律為：

1）順時針調節螺釘到底，為自動復位方式（切斷電源一段時間后，動斷觸點自動閉合）。

2）逆時針調節螺釘，使螺釘旋出一定距離，為手動復位方式（必須按下復位按鈕，動斷觸點才能閉合）。

熱繼電器發生過載保護多是因為電源、線路、負載等有故障。為確保排除故障后熱繼電器觸點才能閉合，一般將復位方式設置為手動方式。

順便說明的是：熱繼電器作為斷相保護使用時，對于星形聯結的電動機，可選用一般的3級熱繼電器；對于三角形連接的電動機，應采用帶斷相保護裝置的熱繼電器。

熱繼電器整定值調節鈕上所標的最大刻度值近似等于熱元件的額定電流。在更換完熱繼電器后，一定要進行整定值和復位方式的調整。
