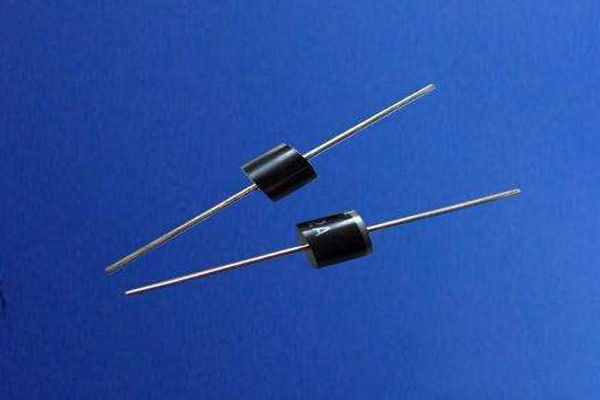

如何區分TVS瞬態抑制二極管的單雙向

一、怎么區分TVS瞬態抑制二極管的單雙向

1、看型號。單從型號表面我們就可以判斷，雖然不同品牌命名方式不同，但都有規律：

2、看規格書，一般在第一頁就有。<1>雙向?yàn)殡p向?qū)ǎ?lt;2>單向?yàn)閱蜗驅ǎ?/p>

3、用萬用表測

<1>測量二極管的檔位，單向一邊通，雙向兩邊都有電壓;

<2>測直流，雙向?qū)ΨQ，單向只有反向是雪崩擊穿特性，一般1mA下測。

4、所有TVS管放大后會有根陰極線，它是用來區分二極管的正負極的，與單雙向無關。

二、單/雙向使用上的不同點

1.單向用在直流。雙向用在交流;單向tvs管保護器件僅能對正脈沖或者負脈沖進行防護，而雙向tvs管保護器件一端接要保護的

線路，一端接地，無論來自反向還是來自正向的ESD脈沖均被釋放，更有效地保護了IC。

2.TVS管有單向與雙向之分， 單向TVS管的正向特性與普通穩壓二極管相同，反向擊穿拐點處近似“直角”的硬擊穿為典型的

PN結雪崩。當有瞬時過壓脈沖時，器件的電流急驟增加而反向電壓則上升到箝位電壓值，并保持在這一水平上;雙向TVS管的V-I特性

曲線如同兩只單向TVS“背靠背”組合，其正反兩個方向都具有相同的雪崩擊穿特性和箝位特性，正反兩面擊穿電壓的對稱關系為

0.9≤VBR(正)/VBR (反) ≤1.1。一旦加在它兩端的干擾電壓超過箝位電壓Vc就會立刻被抑制掉。

3.極間電容Cj

單向的比雙向的大，以LRC的為例，單向的電容C有65PF，雙向的只有15PF;

4.USB數據線上全部用的雙向;

5.電流曲線不同。單方向的TVS管的電路符號與普通的穩壓管相同，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。雙向二極管正反向都是典型的PN結雪崩器件。
