如何區別普通電阻和保險電阻,淺談保險電阻檢測維修

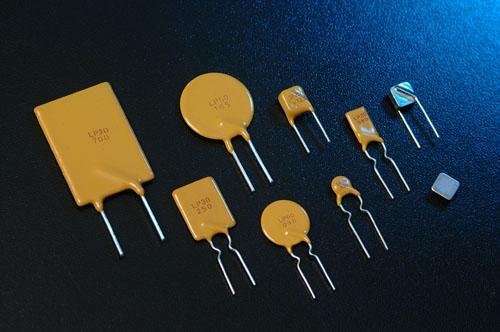

保險電阻在正常情況下具有普通電阻的功能，一旦電路出現故障，超過其額定功率時，它會在規定時間內斷開電路，從而達到保護其它元器件的作用。保險電阻分為不可修復型和可修復型兩種。

功能

在電路圖中起著保險絲和電阻的雙重作用，主要應用在電源電路輸出和二次電源的輸出電路中。它們一般以低阻值（幾歐姆至幾十歐姆），小功率（1/8~1W）為多，其功能就是在過流時及時熔斷，保護電路中的其它元件免遭損壞。

在電路負載發生短路故障，出現過流時，保險電阻的溫度在很短的時間內就會升高到500~600℃，這時電阻層便受熱剝落而熔斷，起到保險的作用，達到提高整機安全性的目的。

判別方法

盡管保險電阻在電源電路中應用比較廣泛，但各國家和廠家在電路圖中的標注方法卻各不相同。雖然標注符號目前尚未統一，但它們卻有共同特點：

（1）它們與一般電阻的標注明顯不同，這在電路圖中很容易判斷。

（2）它一般應用于電源電路的電流容量較大或二次電源產生的低壓或高壓電路中。

（3）保險電阻上面只有一個色環。見附圖所示，色環的顏色表示阻值。

（4）在電路中保險電阻是長腳焊接在電路板上（一般電阻緊貼電路板焊接），與電路板距離較遠，已便于散熱和區分。

規格標準

（1）RN1/4W，10Ω保險電阻，色環為黑色，功率為1/4W；當8.5V直流電壓加在保險電阻兩端時，60秒以內電阻增大為初始值的50倍以上。

（2）RN1/4W，2.2Ω保險電阻，色環為紅色，功率為1/4W；當3.5A電流通過時，2秒之內電阻增大為初始值的50倍以上。

（3）RN1/4W，1Ω保險電阻，色環為白色，功率為1/4W；當2.8A交流電流通過時，10秒內電阻增大為初始值的400倍以上。

如何區別普通電阻和保險電阻

都具有電阻的功能，只是電阻保險絲等于電阻加保險絲，當所加的功率超過電阻的功率時，保險絲會燒斷，不會整個電阻燒冒煙起來。而電阻是當所加的功率超過本身功率時，會燒起來，冒煙。

如何檢驗保險電阻好壞

保險電阻器又稱熔斷電阻器，它在電視機、錄像機、CD、VCD影碟機及儀器、儀表等高檔電器中應用相當廣泛。保險電阻器在電路中起著電阻和熔絲的雙重應用；在正常情況下，它作為電阻器使用；當電路出現故障（例如超過所保護電路的規定負荷）時，保險電阻體上的熔斷材料就會與電阻膜層發生反應（反應變化時間用秒計算），造成電阻膜層斷裂，使保險電阻的阻值變得很大或無窮大，保護相關電路中的有關元器件不被損壞。 保險電阻的電路符號與封裝形式，目前保險電阻器的電路符號還沒有一個統一的規定。

檢驗方法

1、外觀在正常光照條件下用目測法檢驗。

2、電阻的外形尺寸用精度為0.02mm的游標卡尺在正常光照條件下進行檢驗。

3、電參數用“YD2810D型LCR 數字電橋”測試儀在1KHz 頻率下進行測量。高溫檢 驗，將被測元件放入130℃電熱恒溫鼓風干燥箱中，5分鐘后進行測量。

4、電氣性能用“沖擊實驗臺（自制，保險電阻專用）”在常溫下連續沖擊30次，再做短路熔斷測試。

5、電阻表面印記用酒精棉花擦拭三次以后仍應清晰可辨。

6、引腳抗彎性能：用鑷子夾住電阻任一引腳的中間位置，折彎90°，然后扳直，如此為一次，要求3次折彎在同一平面的同一方向上，要求不能有斷裂現象發生。

7、 可焊性按可焊性檢驗規范進行檢驗，應符合5.2.1的規定。

保險絲電阻損壞該如何是好？

保險絲損壞該如何是好？一旦發現保險絲電阻燒壞，應先查明燒保險絲電阻的原固，絕不允許盲目更換，更不能用普通電阻代換。如果無相同規格的保險電阻，可按以下方法進行應急代換。

1.用電阻和保險絲串聯起來代用將一個電阻和一根保險絲（或保險管）串聯起來代用，電阻的阻值、功率與保險電阻的規格。例如原保險電阻的規格為10Ω、2W，則電阻可選用10Ω/2W的，保險絲的額定電流I由公式I平方R=56%P其中R為電阻值（Ω），P為額定功率（w）。此例可得出額定電流應為0.3A。

2.直接用保險絲代用一些阻值較小的保險電阻損壞后，可直接用保險絲代用。這種方法適合于1Ω以下的保險電阻，保險絲的熔斷電流值可按上述公式由原保險電阻算出。

3.小電珠代用小電珠有一定阻值，當電流增大到一定值時，其燈絲就會發光或燒斷，根據這一特點，可有效地代替保險電阻。常用手電筒小電珠的冷態電阻為十幾歐姆到幾十歐姆，額定電流為幾百毫安。檢修時可據實際情況而定。
