如何測量整流橋堆四腳的好壞

“整流橋”這個電子元件，在電磁爐中必不可少，我在維修中總結了一句順口溜來快速檢測整流橋，于初學者分享！這句順口溜是“一四單通、二三斷”。僅七個字就能檢測整流橋的好壞！意思是說：取下整流橋，用指針表RX1K檔檢測，一四腳和任意腳都是單向?qū)ǎ簿褪撬f的“一四單通”，二腳和三腳測量時永遠都是斷路不通，即：“二三斷”，符合這個條件的就是好的，反之則是壞的。

想知道四腳整流橋好壞判斷的方法，首先得了解實際操作接線上機測試的方法，ASEMI實際操作一步到位。

ASEMI單相整流橋接線方法！

第一種，分相起動式，如圖1所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇，空調風扇電動機，洗衣機等電機。

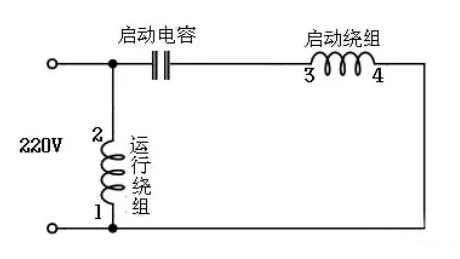

圖1 電容運轉型接線電路 第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作，如圖2。

圖2 電容起動型接線電路 第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。如圖3。

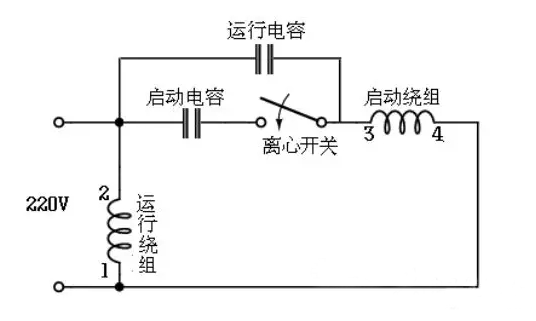

圖3 電容啟動運轉型接線電路(雙值電容器)帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。 電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般大于400V。 正反轉控制：圖4是帶正反轉開關的接線圖，通常這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單，不用復雜的轉換開關。

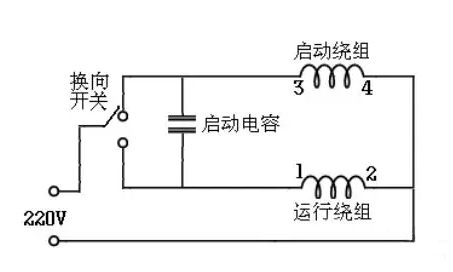

圖4 開關控制正反轉接線 圖1，圖2，圖3，正反轉控制，只需將1-2線對調或3-4線對調即可完成逆轉。 對于圖1，圖2，圖3，的起動與運行繞組的判斷，通常起動繞組比運行繞組直流電阻大很多，用萬用表可測出。一般運行繞組直流電阻為幾歐姆，而起動繞組的直流電阻為十幾歐姆到幾十歐姆。

用萬用表來測量整流橋堆四腳好壞

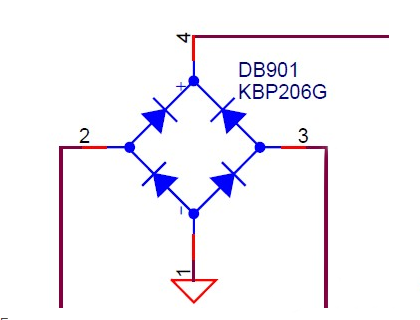

拿到一個全橋二極管后，把它豎起來，把負極朝上，如圖如示，(中間兩個腳代表AC，接交流電，測量時把AC兩腳當成一個整體來理解)

萬用表打到二極管檔(即蜂鳴檔) ，然后按照它的正向電流來測量，正向電流為：(-)到(AC)(AC) 到(+)剛好是從上到下

第1步：(-)到(AC)紅表筆接(-)極，黑表筆分別接AC兩個腳，都是正向?qū)ǎ柚?00左右

第2步：(AC) 到(+)紅表筆接分別接AC兩腳，黑表筆接(+) 極，都是正向?qū)ǎ柚?00左右第3步：測量第1步和第2步的反向電阻，為無窮大1

（第1步的反向電阻測法(AC) 到(一) 紅表筆分別接AC兩腳，黑表筆接(一) 極，兩次都是反向電阻，為無窮大1)

（第2步的反向電阻測法(+)到(AC)紅表筆接(+)極，黑表筆分別接AC兩個引腳，兩次都是反向電阻，為無窮大 1)

第4步：AC之間相互測量，阻值為無窮1以上測量阻值表示二極管正常，任何一組測量數指不對，就是有問題

簡易記憶方法就是： 測正向?qū)?一) 到(AC) 到(+)然后測反向電阻，最后AC相互測

這個很好測，首先觀察

在正極腳上，另外三只腳，無論哪只腳的電壓都可以流向正極。

所以你就黑表筆接正極，黑表筆依次打另外三只腳，不要為0，一般壞的都是無窮大或直接短路了。

或者紅表筆接負極，它都可以流向另外三只腳。也可以反著打。
