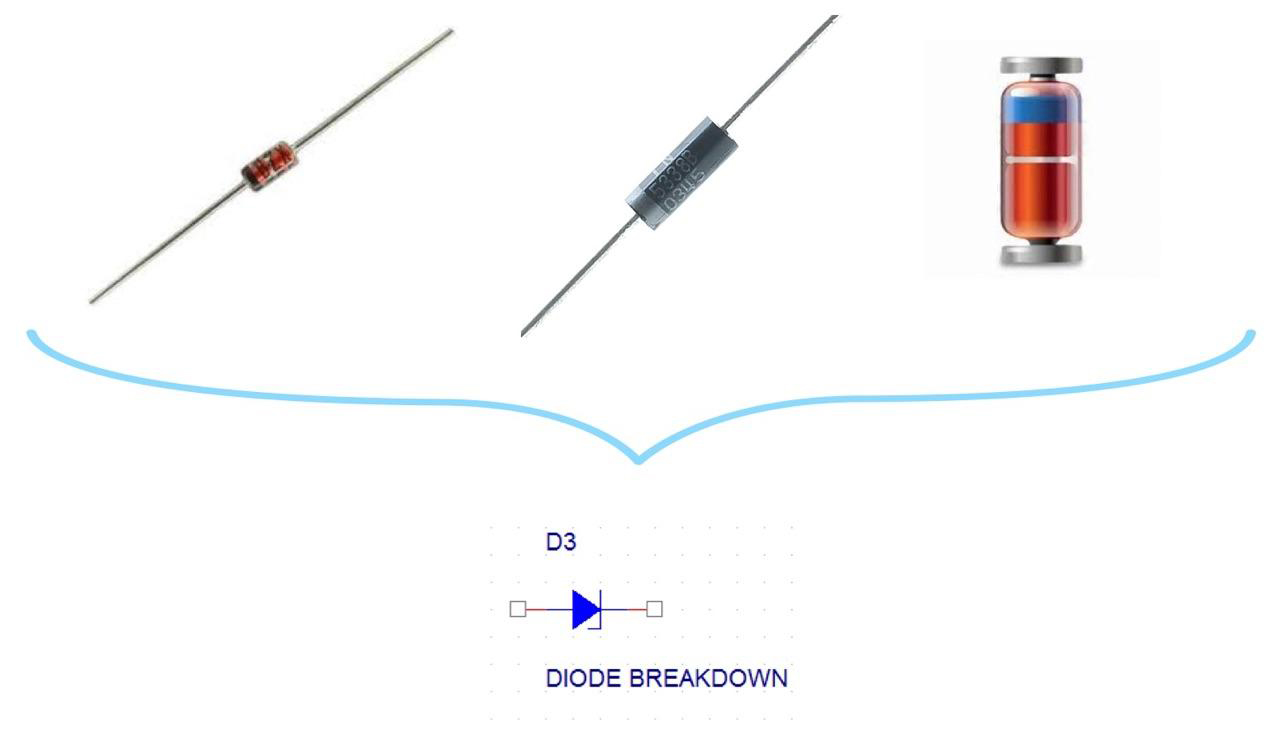

齊納二極管一般有兩種用法（下面的IZ是工作電流，UZ是標稱電壓調節，UW是實際工作電壓）：1在正常工作狀態下處于“導通”狀態，IZ≥0.1mA幅度，此時時間齊納管充當調節器，UW≈UZ。 2在正常操作期間處于“關閉”狀態，即UW

事實上，常用的齊納管主要分為兩類，一類是所謂的“調節管”，另一類是TVS型裝置。前者通常是第一種用法，后者通常是第二種用法。但這不是絕對的，兩者只是特征參數。普通齊納二極管也可用作保護裝置，但響應速度小，不適合需要高速脈沖干擾的情況。 TVS也可以用作調節器，當然也不適合。

綜上所述，我發現初學者常犯以下錯誤：
1、認為齊納管的特性太好了：當UW7V時，曲線仍然可以，改變低電壓，如3V，則實際曲線實際上是'軟'，并且在1.5V時有一個大電流，直到IZ增加到幾十mA，UZ只是懶洋洋地達到了標稱值，它是一個拋物線。
2、使用齊納管進行保護，因為不了解世界上的一切而付出代價。這里的價格是泄漏電流IR（處于“關閉”狀態的IZ）：IR> 0;第二個是你必須為世界上的一切留出空間，這里的房間是確保'截止'電壓裕度UM：UM=UZ-UW＆gt; 0（IR→非常小）;三個不明白世界都是彈性的（讓步），這里的彈性是帶導通狀態的UW.IZ增加的增量是UP：UP=UW-UZ> 0（IR→大）。即使你離開房間并付出代價，你仍然需要做出讓步。為了減少IR，有必要增加ΔU，即選擇UZ管，但這會降低保護的“力”。
3、我不明白齊納的動態內阻dV/dI> 0，也就是說，UZ會隨著IZ而增加。這并不多說。
4、我不明白齊納管的反應比較慢，UW變化，IZ不會立即改變，但有一個延遲。還有結電容，結電容有時很大。根據教科書上的電路圖，齊納管連接到運算放大器反饋臂進行限制，并且對于運算放大器的靈活反饋技術也是自我滿足的。但在輸入幾MHz的方波后，我發現輸出不是一回事，所以我很尷尬。
從這幾個項目中可以總結出一些原則：
1、盡量避免使用低壓齊納管。
2、使用齊納二極管保護UZ，制作UWMAX + UM

3、設計電路必須具有“動態”的概念，電路與每個人相同，并且所有機器都沒有響應，唯一的區別是“慢”和“慢”。記住墨菲定律：“情況更糟可能會更糟。”
