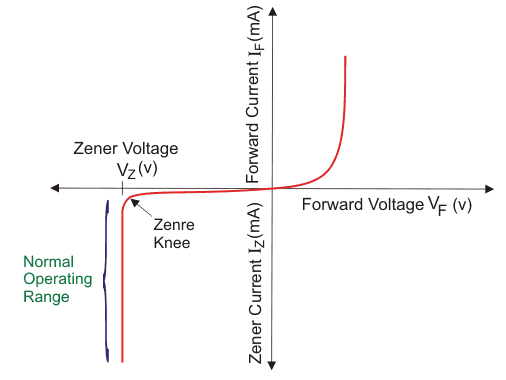

該齊納二極管主要工作在反向偏置狀態。我們使用齊納二極管來實現電壓調節和電壓穩定。它們為電壓調節提供了低成本且無褶邊的方法。這種二極管的關鍵參數是齊納擊穿電壓。齊納擊穿電壓是最小反向偏置電壓，低于該電壓時，二極管阻斷通過它的反向電流，高于該電壓，它會導致大量的反向偏置電流流過它。一旦反向電壓達到齊納擊穿電壓，器件兩端的電壓就保持恒定。因此，我們可以使用齊納二極管進行電壓調節。電壓與二極管電流的關系圖被稱為其特征。下面你可以看到齊納二極管的特性。

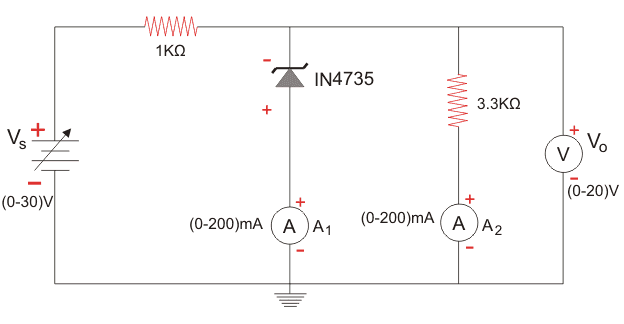

這里V z是齊納擊穿電壓。我們將了解一個實驗，以找出齊納擊穿電壓并繪制齊納二極管的特性。我們為什么要做這個實驗？為了正確調節電壓，我們需要準確找出齊納二極管的電壓。齊納擊穿電壓應近似接近我們想要的所需電壓。因此，我們必須找出齊納電壓，以便在電壓調節中適當地使用該二極管。對于實驗，我們將遵循以下電路圖。

我們需要以下設備：

•齊納二極管

•毫安

•電壓表

•可變直流電源

•電阻器

我們需要連接上圖中給出的電路。該實驗非常簡單。首先，我們將以反向偏置模式繪制曲線。為此，我們以較小的步長緩慢地增加反向偏置電壓。在這樣做時，請記下電流表讀數和電壓表讀數。這里有兩個電流表，連接在與齊納二極管串聯一個和與所述串聯連接的另外一個電阻 3.3KΩ。我們將第一個稱為A 1，將第二個稱為A 2。如果你繼續這樣做，在反向偏置電壓的特定值之后，A 1中的電流值會突然飆升。記下此時的電壓表讀數。電壓表讀數是齊納擊穿電壓。繼續增加反向偏壓。我們將看到二極管兩端的電壓保持不變，而通過它的電流不斷增加。記下不同反向偏置電壓值下的電流表和電壓表讀數。制表電流和電壓值。

通過在正向偏置中連接齊納二極管進行相同的實驗。記下電流和電壓讀數。你的表應該看起來像上面顯示的那樣。填充表中的值。然后繪制對應于這些值的圖形。您將獲得齊納二極管的特性曲線。記下處于反向偏置模式時電流迅速增加的值。該值的電壓是齊納擊穿電壓。請分別記下此電壓。

不同的齊納二極管具有不同的擊穿電壓。我們應該選擇齊納二極管，其擊穿電壓大約等于器件所需的電壓。通過這個實驗，我們可以直接找出齊納擊穿電壓。
