全波整流和半波整流電路的區別介紹

整流是相對交流電來說的 ，其主要原理就是利用二極管的單向導通特性。

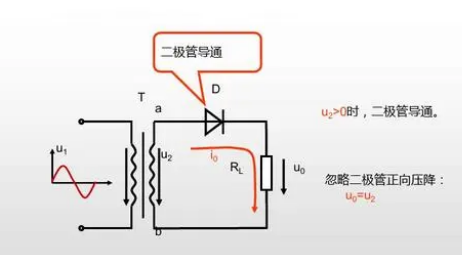

半波整流使用一顆二極管，當交流電輸入的時候，正半周的部分允許通過，負半周的部分不允許通過。

這種電路，后極負載在整個周期內只有半個周期內會有電流流過。

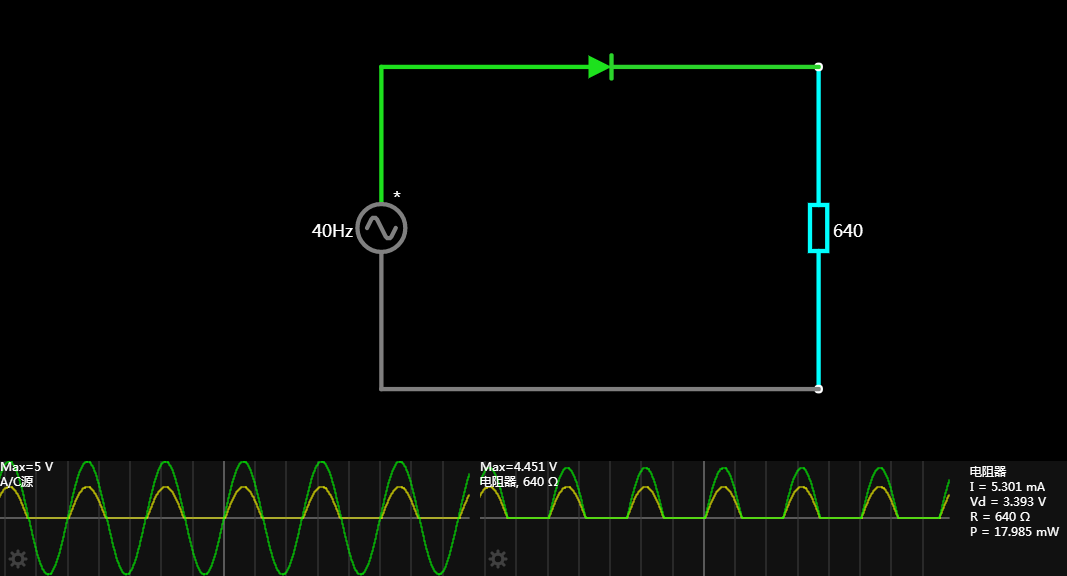

這種電路只需要一個二極管就可以搞定，價格比較低廉。以下是半波整流電路的仿真（綠色波形是電壓，黃色是電流）。

可以很直觀地看到交流源經過二極管半波整流后，只有正半周期到到達了負載，而負半周直接被過濾掉了。

另外值得注意的是輸出后的半波電壓最大值只有4.5V左右，而輸入的交流電最大值是5V左右。

這個原因是因為二極管的導通電壓造成。實際上得到的正半周也因為二極管的導通壓降缺失了一部分。

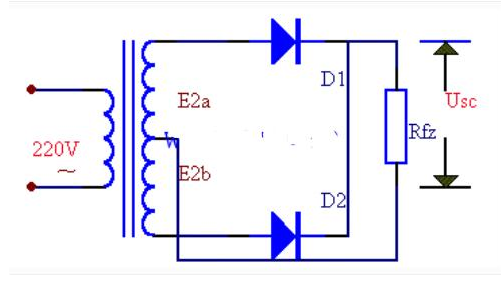

而全波整流就是利用兩個二極管，可以將交流電的正負周期全部轉換過去，都變成正向的?；緲嬙烊缦聢D。

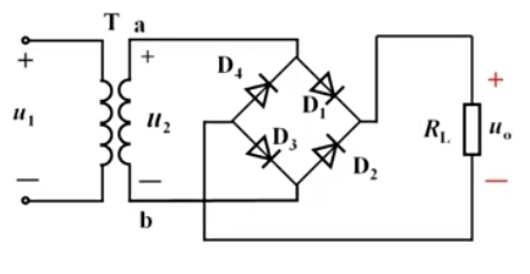

但一般實際應用的時候，一般都使用橋式整流，當次級繞組u2電壓波形在正半軸時，D1、D3導通，D2、D4截止，當u2電壓波形在負半軸時，D2、D4導通，D1、D3截止，這就是橋式整流的具體工作過程。

可以說，在橋式整流電路中，它的整流過程是連續的，不像半波整流，直接濾掉了負半軸波形。

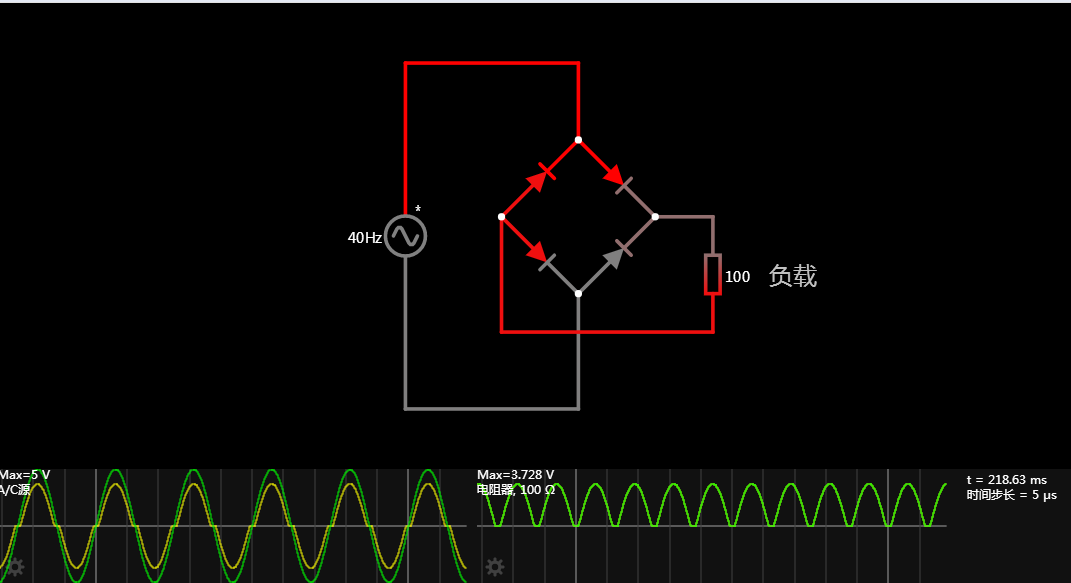

以下是橋式整流的仿真，可以直觀的看到波形變化，同樣由于橋式整流，每半個周期都是通過兩個二極管，所以整流后的峰值電壓回少兩個二極管的電壓差。

同時在未達到二極管導通壓降時，整個線路存在不導通的時間段。
