PWM態存在開關管的ZCS導通現象介紹

如下圖所示，PWM態存在開關管的ZCS導通現象。

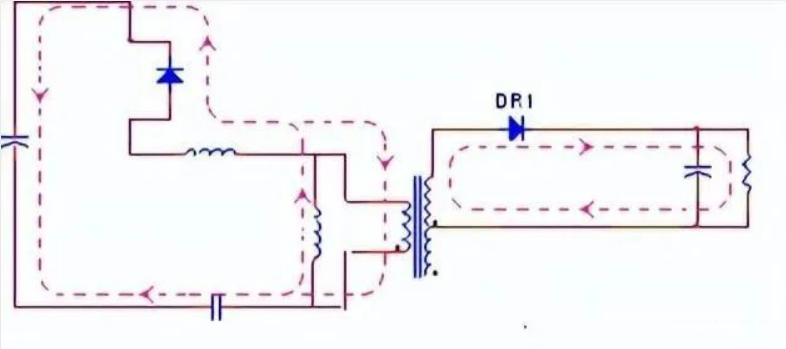

若t2開始到電流再次反向，電流不為零，在諧振電流再次到正向之前，其工作示意圖如下圖所示（假設副邊有電流，DR1和DR2均有可能導通）：

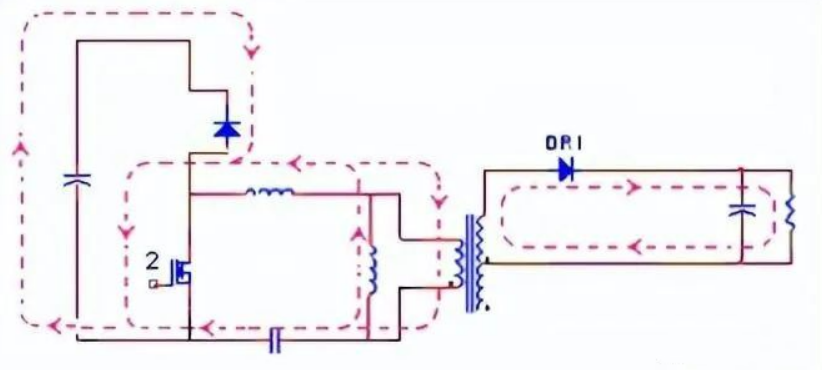

在諧振電流過零前Q2驅動脈沖到來，Q2導通；但此時Q1的體二極管D1也在續流，因此，電流從D1到Q2迅速換流，Q2為ZCS導通。

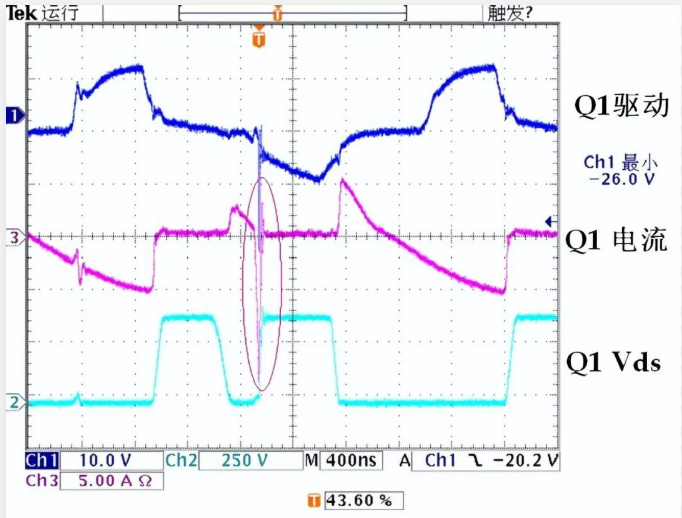

此時，D1反向恢復，產生很大的反向電流尖峰，在Q1的驅動上會耦合出很高的負向尖峰。下面為整流模塊在PWM態測試到的實際波形。圖中紅色圈住的部分就是D1向Q2換流時產生的反向恢復電流尖峰。驅動上的正向尖峰也有，但比較好抑制，問題不突出。

比較有效的方法為： 1. 在開關管GS（GE）端并聯nf級或者pf級電容，或者R、C串聯，具體數值看優化效果。缺點是增加了開關管的輸入電容，使開關損耗增加，尤其在低壓大電流時更為嚴重，需要權衡 2. 在開關管GS（GE）端加對頂的穩壓管，或者穩壓管與快恢復二極管對頂，穩壓管抑制負向尖峰。缺點是容易引起G極的振蕩，造成誤導通，可嘗試對頂的兩個器件再串聯適當的電阻。

3. 與第2條措施類似，穩壓管換成TVS瞬態抑制管，缺點也和第2條類似。 4. 選用具有體二極管快恢復特性的開關管。
