PWM技術在開關電源中怎么應用

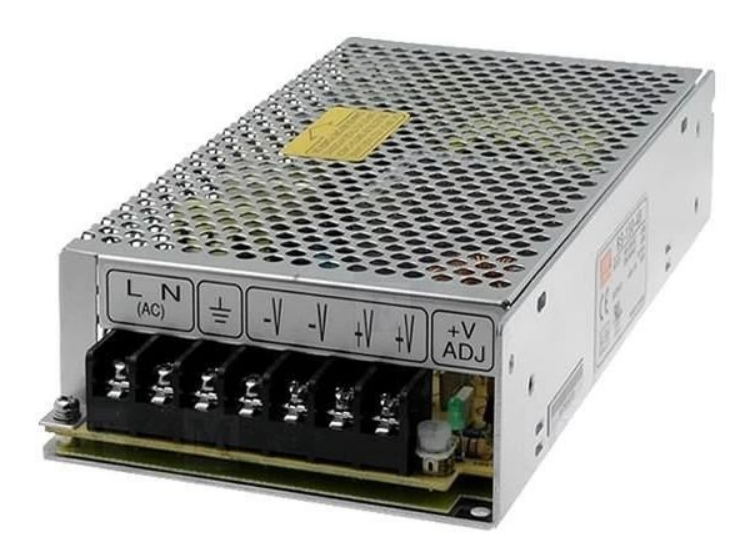

開關電源是一種高效、穩定的電源，廣泛應用于電子設備中。而PWM技術則是開關電源中最為常見的控制技術之一。本文將介紹PWM技術在開關電源中的應用，以及其優勢和局限性。

脈寬調制(PWM)技術就是控制半導體開關元件的通斷時間比，即通過調節脈沖寬度或周期來實現控制輸出電壓的一種技術。由于它可以有效地進行寫撥抑制，而且動態響應好，在頻率、效率諸方面有著明顯的優勢，因而在電力電子變換器逆變中廣泛應用，其技術也日益完善。PWM控制技術在逆變電路中的應用最為廣泛，對逆變電路的影響也最為深刻?，F(xiàn)在大量應用的逆變電路中，絕大部分都是PWM逆變電路。簡單來說可以方便穩定輸出電壓

一、PWM技術的原理

PWM技術是一種通過調節開關管的導通時間來控制輸出電壓的技術。在開關電源中，PWM技術通常是通過一個控制電路來實現的?？刂齐娐窌?huì)根據輸出電壓與設定電壓之間的差異，控制開關管的導通時間，以達到穩定輸出電壓的目的。

PWM技術的基本原理是將輸入電壓轉換為高頻脈沖信號，然后通過開關管控制脈沖信號的導通時間，從而控制輸出電壓。當輸出電壓低于設定電壓時，控制電路會增加開關管的導通時間，使輸出電壓升高;當輸出電壓高于設定電壓時，控制電路會減少開關管的導通時間，使輸出電壓降低。

二、PWM技術在開關電源中的應用

PWM技術在開關電源中的應用非常廣泛，主要包括以下幾個方面：

1. 穩定輸出電壓

PWM技術可以通過控制開關管的導通時間，實現對輸出電壓的精確控制。相比于傳統的線性調節方式，PWM技術可以更加穩定地控制輸出電壓，從而提高開關電源的穩定性和可靠性。

2. 提高電源效率

PWM技術可以將輸入電壓轉換為高頻脈沖信號，從而減少能量的損耗。同時，PWM技術可以通過控制開關管的導通時間，使開關管在導通狀態下的損耗最小化，從而提高電源的效率。

3. 實現多種輸出電壓

PWM技術可以通過控制開關管的導通時間，實現多種輸出電壓。例如，在電腦電源中，PWM技術可以實現12V、5V、3.3V等多種輸出電壓，以滿足不同電子設備的需求。

4. 實現電源保護功能

PWM技術可以通過控制開關管的導通時間，實現電源保護功能。例如，在電子設備中，當電源電壓過高或過低時，PWM技術可以通過控制開關管的導通時間，使電源自動關閉，從而保護電子設備的安全。

三、PWM技術的優勢和局限性

PWM技術在開關電源中的應用具有以下優勢：

1. 穩定性好：PWM技術可以通過控制開關管的導通時間，實現對輸出電壓的精確控制，從而提高開關電源的穩定性和可靠性。

2. 效率高：PWM技術可以將輸入電壓轉換為高頻脈沖信號，從而減少能量的損耗，提高電源的效率。

3. 可靠性高：PWM技術可以通過控制開關管的導通時間，實現電源保護功能，從而保護電子設備的安全。

但是，PWM技術在開關電源中的應用也存在一些局限性：

1. 噪聲較大：PWM技術會產生高頻脈沖信號，容易產生電磁干擾和噪聲，對電子設備的正常工作造成影響。

2. 成本較高：PWM技術需要使用專門的控制電路和開關管，成本較高。

3. 對開關管的要求較高：PWM技術需要使用高速開關管，對開關管的要求較高。

四、結論

PWM技術是一種在開關電源中廣泛應用的控制技術，具有穩定性好、效率高、可靠性高等優點。但是，PWM技術也存在噪聲較大、成本較高、對開關管的要求較高等局限性。因此，在實際應用中，需要根據具體情況選擇合適的控制技術，以滿足電子設備的需求。
