PNP型及NPN型的區別是什么

PNP型與NPN型的區別在于PN結所用的材料

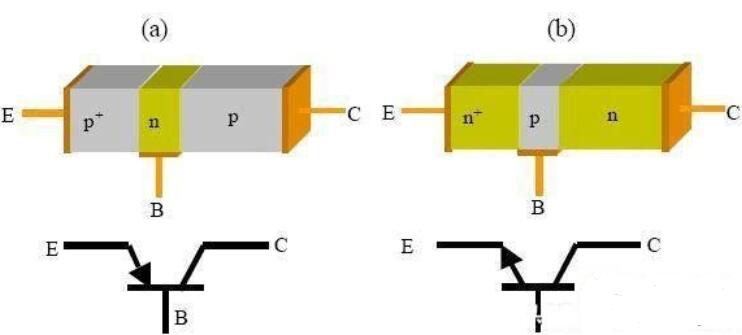

我們都知道三極管分為NPN和PNP兩種，P指的是Positive，它的空穴帶正電，N指的是NegaTIve，它的空穴帶負電。雖然都是由P型半導體和N型半導體組成，但它們的PN結排列不同。NPN型三極管由兩塊N型半導體夾住一塊P型半導體組成，PNP型三極管由兩塊P型半導體夾住一塊N型半導體組成。

PNP型與NPN型的區別是什么

PNP型與NPN型三極管的電流流向

想讓PN結導通才可以形成電流，需要消除耗盡區（空間電荷區）內部電場的阻力。我們需要給它加一個更大的反方向電場，在P型半導體上接正極電源，在N型半導體接負極電源，才可以抵消PN結內部的自建電場，讓載流子可以繼續運動，就可以形成線性的正向電流了。

所以NPN型的三極管電流從C極和B極流時，從E極流出，而PNP型的三極管電流從E流入，從C極和B極流出。

傳感器也分NPN型和PNP型

其實NPN型的傳感內部用了NPN的三極管設計輸出接口，負載需要接在電源正極（褐色線）和輸出（黑色線）之間，這樣電流經過負載后就可以從NPN三極管的C極流入，E極流出，然后回流到電源負極

PNP型的傳感內部用了PNP的三極管設計輸出接口，負載需要接在電源負極（藍色線）和輸出（黑色線）之間，這樣電流從PNP三極管的E極流入，C極流出后，就可以再經過負載回流到電源負極了。
