頻敏變阻器作用-頻敏變阻器命名規則介紹

頻敏變阻器是一種無觸點電磁元件，相當于一個等值阻抗。在電動機起動過程中，由于等值阻抗隨轉子起動電流中高頻成分的減小而自動下降以達到自動變阻，從而只需用一級變阻器，就可以把電動機平穩起動起來。

變阻器實質上是一個鐵芯損耗非常大的三相電抗器。它由用數片E型鋼板疊合成的鐵芯及線圈兩個主要部分組成。鋼板間夾以墊圈，保持片間距離，以利散熱。

當繞線式電動機剛開始啟動時，電動機轉速很低，故轉子頻率f2很大（接近f1），鐵心中的損耗很大，即等值電阻Rm很大，故限制了啟動電流，增大了啟動轉矩。隨著n的增加，轉子電流頻率下降（ f2=s f1）， Rm減小，使啟動電流及轉矩保持一定數值。頻敏變阻器實際上利用轉子頻率f2的平滑變化達到使轉子回路總電阻平滑減小的目的。啟動結束后，轉子繞組短接，把頻敏變阻器從電路中切除。由于頻敏變阻器的等值電阻Rm和電抗Xm隨轉子電流頻率而變，反應靈敏，故叫頻敏變阻器。

頻敏變阻器命名規則

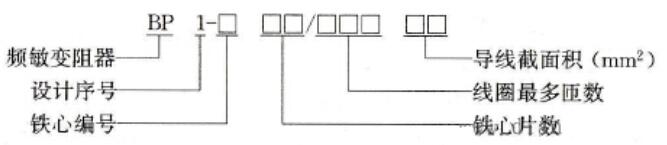

常用的頻敏變阻器有bp1、bp2、bp3、bp4和bp6等系列。bp1系列的型號及含義如下：

bp1系列頻敏變阻器分為偶爾起動型（bp1 - 200、bp1 - 300型）和重復短時工作型（bp1- 400、bp1- 500型）兩類。
