一、熱斑效應

一串聯支路中被遮蔽的太陽電池組件，將被當作負載消耗其他有光照的太陽電池組件所產生的能量。被遮蔽的太陽電池組件此時會發熱，這就是熱斑效應。這種效應能嚴重的破壞太陽電池。有光照的太陽電池所產生的部分能量，都可能被遮蔽的電池所消耗。為了防止太陽電池由于熱斑效應而遭受破壞，最好在太陽電池組件的正負極間并聯一個旁路二極管，以避免光照組件所產生的能量被受遮蔽的組件所消耗。

二、Bypass diode的作用：

當電池片出現熱斑效應不能發電時，起旁路作用，讓其它電池片所產生的電流從二極管流出，使太陽能發電系統繼續發電，不會因為某一片電池片出現問題而產生發電電路不通的情況。

二、Bypass diode 選擇原則：

１、耐壓容量為最大反向工作電壓的兩倍；

２、電流容量為最大反向工作電流的兩倍；

３、結溫溫度應高于實際結溫溫度；

４、熱阻小；

５、壓降小；

三、實際結溫溫度測量方法：

把組件放在75度烘箱中至熱穩定，在二極管中通組件的實際短路電流，熱穩定后（例如1h），測量二極管的表面溫度，根據以下公式計算實際結溫： Tj=Tcase + R*U*I

其中R為熱阻系數，由二極管廠家給出，Tcase是二極管表面溫度（用熱電偶測出），U是二極管兩端壓降（實測值），I為組件短路電流。計算出的Tj不能超過二極管規格書上的結溫范圍。

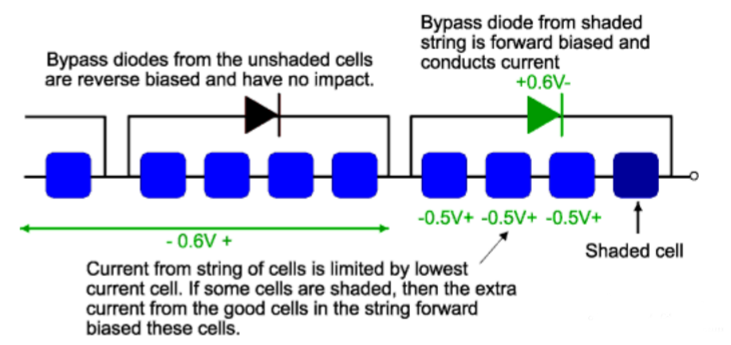

四、旁路二極管對電路影響示意圖：

當電池片正常工作時，旁路二極管反向截止，對電路不產生任何作用；若與旁路二極管并聯的電池片組存在一個非正常工作的電池片時，整個線路電流將由最小電流電池片決定，而電流大小由電池片遮蔽面積決定，若反偏壓高于電池片最小電壓時，旁路二極管導通，此時，非正常工作電池片被短路。

五、每個旁路二極管并聯電池片數目的計算

１、旁路二極管電流容量最小應為：Ｉ＝４．７３&TImes;２＝８。４６Ａ

２、選用１０ＳＱ０３０型二極管最大返偏電壓為：VRRM=30vＩＡＶ＝１０ＡＶＦ＝０。５５ＶＴＪ＝-５５－２００℃

３、耐壓容量為３０Ⅴ的旁路二極管最多可保護１２５&TImes;１２５電池片數目為：Ｎ＝３０/（２&TImes;０。５１３）≈２９。２４即最多可保護２９片１２５&TImes;１２５電池片；

４、旁路二極管截止?fàn)顟B(tài)時存在反向電流，即暗電流，一般小于０。２微安；原則上每個電池片應并聯一個旁路二極管，以便更好保護并減少在非正常狀態下無效電池片數目，但因為旁路二極管價格成本的影響和暗電流損耗以及工作狀態下壓降的存在，對于硅電池，每十五個電池片可并聯一個旁路二極管為最佳。

Bypass diodes are not needed on 12 volt systems， optional on 24 volt， and should always be used on 36 volt or higher systems 遮蔽一個電池片與遮蔽兩塊電池片各一半的效果不同，所以遮蔽不可避免時，盡量使遮蔽盡可能多的電池，每個電池盡可能少的陰影。

為了便于你的理解，這里先舉個通俗的例子說明：假如供電電壓一定為220V時，若居民用電量增加，例如在用電高峰時的夏天，各家各戶空調、冰箱、電扇、電視機、電燈都開啟，電氣線路上的電流就增多，輸電導線上的“電壓降”就增加，使居民用戶的電壓降低到200V以下，用電器在低于額定電壓下的條件就不能正常工作了，甚至空調打不起來，電視圖像不穩定了。。.。 反之到了重大節日的深夜，工廠放假，居民睡了，用電量很少，這時導線里通過的電流很小，它上面的“電壓降”很小，居民用戶處的電壓就超過220V，甚至可達到230V以上，這時你若起來開燈，由于外加電壓超過額定電壓甚多，用電器很容易被燒壞，特別是使用時間比較長的電燈，有時燈絲一下就被燒斷了。。.。。 這都是“電壓降”大與小惹的禍。可見，“電壓降”就是電流通過線路時損耗了電力，產生的電壓降落，稱為“電壓降”。

“電壓降”的產生是由于線路中電荷流動時遇到阻力而損耗了電力，造成了電壓降落。二極管的壓也是指的是它的PN結上的壓降。如正向壓降是由它的正向?qū)▋?nèi)阻決定的，但有一定的曲線，并不是像純電阻一樣的，即使是在導通狀態下，也不都是一條直線。當電源電壓變大時，電流升高，正向壓降會相應升高一些。而反向壓降在一定范圍內基本不變，當反向電壓達到擊穿電壓以后會突然增大。

二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。下面通過簡單的實驗說明二極管的正向特性和反向特性。

1. 正向特性。在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值（這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。

 2. 反向特性。在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止?fàn)顟B(tài)，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向?qū)щ娞匦裕@種狀態稱為二極管的擊穿。

在太陽能組件上，一塊組件根據需要會并聯若干個二極管，現在假設由于某一串電池片由于被遮擋，會出現熱斑效應，此時該串電池片會被旁路掉，二極管正向?qū)ǎ硗鈳讉€電池串仍能夠正常工作。

上述是相當資料上的說明，現在我有以下問題請教各位前輩：

1、假設被旁路掉的電池片（稱壞串）被完全遮擋，意思就是這個電池串完全到不起發電的作用，這個電池串就相當于一個PN結靜態狀態，此時P極多空穴，N極多電子，PN結簿層有一個自建內電場，P側帶負電，N側帶正電，對外保持電中性，當該壞串接入電池組時，其它電池正常發電，此時加在這個壞串上的兩端的電壓有勢差，即P極電壓高于N極電壓（我想象的，不知道對不對），此時壞串才有可能作為耗電部件存在，有P向N的正向電流通電，耗電發熱，直到燒掉該壞串。基于此假設，旁路二極管才起到旁路的作用，由于旁路二極管電阻與壞串相比可以忽略不計，電流正向?qū)ǎO管相當于一要導線把電流從壞串中引流掉，壞串不再工作發熱。上述理解是否正確，請給于指正。

2、請高手解釋一下，N個電池片串聯時，電壓等于每個電池片的兩端電壓之和，假設低電位端電勢為零，那就是一個一個的池片電壓向高處爬升，如果用PN電池片的原理來解釋，該怎么解釋啊。現假設每一塊電池電伏一樣為V第一塊電池片的N極電壓為V0，P端電壓V，那么第二塊電池N端電壓也為V（串聯），第二塊P端電壓為2V，請解釋一下，第二塊電池的工作原理，假設不接第三塊了。這個問題很專業，這里有一點資料不知可否用上旁路二極管常用在光伏電池組件上，用串上并聯旁路二極管的方法來減輕熱斑的影響。首先來看看熱斑的形成原理：被遮擋的電池片不再發電，自身相當于一個消耗電阻；在其兩端產生S-1 片電池片的方向偏壓，如無旁路二極管保護，則組件電流流過后將產生熱量。組件的正向I-V特性曲線和被遮擋的電池片的反向I-V特性曲線相交出形成的陰影為電池片的最大消耗功率。在太陽電池（串）兩端并聯旁路二極管，旁路二極管開始工作，將被遮擋的一串電池片旁路掉，組件電流從旁路二極管流過，保證組件工作正常，并保護了被遮擋的電池片不會被損壞。即使這樣，被旁路掉的那部分電池串中沒有被遮蓋的電池片也無法正常發電，是一種損失。

另外，由于旁路二極管是并聯方式連接在一串電池片兩端，常態下二極管處于反向截至狀態，反向壓降取決于反向壓降約為：0.5N V（一串電池片的數量N），由二極管反向電流特性知，二極管反偏時有漏電流經過，此電流很小，一般在微安級。反向電偏置電壓和溫度對反向電流的影響。溫度及反向偏置壓降對IR 的影響；溫度升高使得IR 成倍地升高，同樣，反向壓降的增加可以導致二極管漏電流的增加。所以理想狀態下是每片電池片加旁路二極管一只，但在實際應用中，沒有廠家會這么做，只能是在在滿足組件使用要求的情況下，統籌考慮每個旁路二極管旁路的太陽電池數量。這樣以來，對旁路二極管的性能要求就尤為重要了。

由于大多數二極管安裝在接線盒內，盒內受有限的散熱空間及接線盒結構和材料的限制，要求二極管的熱性能一定要好，關于二極管的熱性能，IEC61215 10.18節有旁路二極管熱性能試驗專門介紹。

熱斑發生時，組件電流基本上都流經旁路二極管，有電流流過就會有熱產生，同時，由于接線盒內的二極管發熱也對接線盒提出了要求：接線盒要具備好的耐熱和好的散熱特性。出于對二極管的熱性能考慮，對于二極管的選擇，主要參數要遵循一下幾點：

1、熱阻系數小越小越好；

2、正向壓降越小越好；

3、正向耐電流越大越好；

4、反向電流越小越好；

5、溫度特性曲線要好；6、

ESD性能要好（參照IEC61000-4-2靜電放電抗擾度試驗標準）；

另外，旁路二極管在接線盒內的安裝，限于接線盒內的空間和環境，從接線盒方面考慮，主要考慮如何將熱量傳導出去：

1、二極管選擇管腳焊接方式安裝，管腳大面積接觸導熱體散熱效果會好于點接觸的插裝二極管；

2、接線盒內灌灌封膠體，增強散熱性能，此時，導熱體、密封膠均能夠?qū)ΧO管熱量起到傳到作用。

公司最近在做IEC61730認證，認證的組件一共有2種：一種是72片單晶硅組件，另一種是72片多晶硅組件。兩種組件都是選用同一種接線盒，接線盒內旁路二極管選用的型號是MBR3045CT。單晶硅組件通過認證所有測試，組件各部件正常。多晶硅在工廠內檢測，以及初測時曲線、電性能參數均正常。但經過部分測試后（具體測試項目，對方未告之），很多樣品都只有1/3或2/3的功率。返回工廠，去掉灌封膠后發現二極管有發黑現象。用萬用表檢查二極管發現其處于導通狀態，初步判斷是由于二極管損壞導致此次認證失敗。我們以往經驗是二極管工作電流應該是組件短路電流的1.5倍以上，此型MBR3045CT二極管工作電流30A，耐壓45V，而多晶硅組件的短路電流最多也不超過10A。按理來說我們留有的余量很充足
