旁路電容及去耦電容的差異

一般來講，從電路上說，總是存在驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻(特別是芯片管腳上的電感，會產生反彈)，這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作。這就是耦合。

去耦電容就是起到一個電池的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。

旁路電容實際也是去藕合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般是0.1u，0.01u等，而去耦合電容一般比較大，是10u或者更大，依據電路中分布參數，以及驅動電流的變化大小來確定。

然而，都是這樣嗎？當然不是！

去耦和旁路都可以看作濾波。去耦電容相當于電池，避免由于電流的突變而使電壓下降，相當于濾紋波。具體容值可以根據電流的大小、期望的紋波大小、作用時間的大小來計算。去耦電容一般都很大，對更高頻率的噪聲，基本無效。旁路電容就是針對高頻來的，也就是利用了電容的頻率阻抗特性。電容一般都可以看成一個RLC串聯模型。在某個頻率，會發生諧振，此時電容的阻抗就等于其ESR。如果看電容的頻率阻抗曲線圖，就會發現一般都是一個V形的曲線。具體曲線與電容的介質有關，所以選擇旁路電容還要考慮電容的介質，一個比較保險的方法就是多并幾個電容。

一般提到去耦的人，也會問到旁路，他們兩個的區別是什么，可以說清楚，但是卻沒有嚴格的區分。

首先就我的理解介紹兩個常用的簡單概念。

什么是旁路？旁路(Bypass)，是指給信號中的某些有害部分提供一條低阻抗的通路。電源中高頻干擾是典型的無用成分，需要將其在進入目標芯片之前提前干掉，一般我們采用電容到達該目的。用于該目的的電容就是所謂的旁路電容(Bypass Capacitor)，它利用了電容的頻率阻抗特性(理想電容的頻率特性隨頻率的升高，阻抗降低，這個地球人都知道)，可以看出旁路電容主要針對高頻干擾(高是相對的，一般認為20MHz以上為高頻干擾，20MHz以下為低頻紋波)。

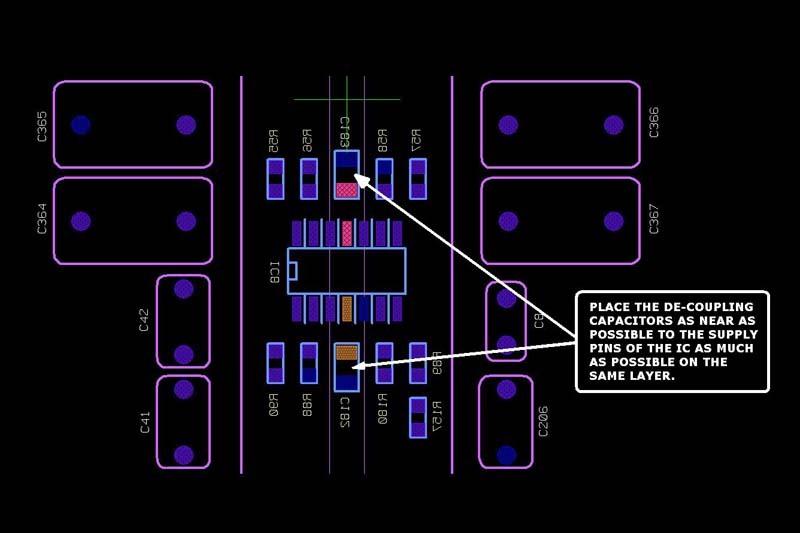

什么是退耦？退耦(Decouple)， 最早用于多級電路中，為保證前后級間傳遞信號而不互相影響各級靜態工作點的而采取的措施。在電源中退耦表示，當芯片內部進行開關動作或輸出發生變化時，需 要瞬時從電源在線抽取較大電流，該瞬時的大電流可能導致電源在線電壓的降低，從而引起對自身和其他器件的干擾。為了減少這種干擾，需要在芯片附近設置一個 儲電的“小水池”以提供這種瞬時的大電流能力。

在電源電路中，旁路和退耦都是為了減少電源噪聲。旁路主要是為了減少電源上的噪聲對器件本身的干擾(自我保護)；退耦是為了減少器件產生的噪聲對電源的干擾(家丑不外揚)。有人說退耦是針對低頻、旁路是針對高頻，我認為這樣說是不準確的，高速芯片內部開關操作可能高達上GHz，由此引起對電源線的干擾明顯已經不屬于低頻的范圍，為此目的的退耦電容同樣需要有很好的高頻特性。所以我們在一般的討論中并不刻意區分退耦和旁路，認為都是為了濾除噪聲，而不管該噪聲的來源。
