頻率倍增用二極管基礎知識圖解

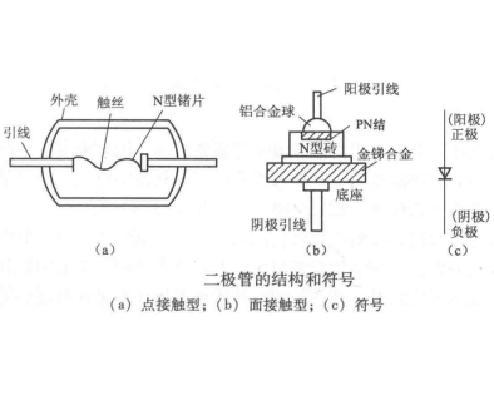

二極管的頻率倍增是指依靠變?nèi)荻O管的頻率倍增和階躍（即急變）二極管的頻率倍增。頻率倍增用的變?nèi)荻O管稱為可變電抗器，其工作原理雖然與自動頻率控制用的變?nèi)荻O管相同，但電抗器的構造卻能承受大功率。階躍二極管又被稱為階躍恢復二極管，從導通切換到關閉時的反向恢復時間短，因此，其特點是急速變成關閉的轉移時間非常短。如果對階躍二極管施加正弦波，那么轉移時間短，輸出波形急驟地被夾斷，故能產生很多高頻諧波。

變?nèi)荻O管

變?nèi)荻O管是利用PN結空間電荷具有電容特性的原理制成的特殊二極管，通過施加反向電壓，使其PN結的靜電容量發生變化。因此，常用于自動頻率控制、掃描振蕩、調頻和調諧等。通常采用硅的擴散型二極管，也可采用合金擴散型、外延結合型、雙重?cái)U(kuò)散型等特殊制作的二極管，因?yàn)檫@些二極管對于電壓而言，其靜電容量的變化率特別大。結電容隨反向電壓VR變化，取代可變電容，用作調諧回路、振蕩電路、鎖相環路，常用于電視機高頻頭的頻道轉換和調諧電路，多以硅材料制作。變?nèi)荻O管為反偏二極管，其結電容就是耗盡層的電容，因此可以近似把耗盡層看做平行板電容，且導電板之間有介質。多數情況下，一般的二極管結電容很小，不能有效利用。變?nèi)荻O管因其結構特殊，具有相當大的內部電容量，并可像電容器一樣運用于電子電路中。

變?nèi)荻O管的主要參數有最高反向電壓、反向擊穿電壓、結電容、結電容變化范圍、品質因數。

最高反向電壓是指在變?nèi)荻O管兩端的反向電壓不能超過的允許值。

反向擊穿電壓是指在施加反向電壓的情況下使變?nèi)荻O管擊穿的電壓。擊穿電壓決定了器件的最高反向工作電壓和最小電容容量值。

結電容是指在一特定反向偏壓下，變?nèi)荻O管內部PN結的電容。

結電容變化范圍是指反向電壓從0變化到某一值時，結電容變化的范圍。

品質因數（Q值）是指電容儲存的能量與損耗的能量之比值大多數變?nèi)荻O管具有很高的Q值。由于變?nèi)莨艿碾娙萘颗c反偏電壓成反比，Q值就隨著反向偏置電壓的增加而增加。

階躍恢復二極管

階躍管的結構與特性

階躍恢復二極管簡稱階躍管，它也是一種PN結二極管。它的特點是：在正向電壓時，它與普通PN結二極管一樣，有正向電流流過；而在反向電壓作用下，它則表現為不同的特性，反向電流并不馬上截止，而是仍然有足夠大的反向電流流通，直到某一時刻，才會迅速變成截止?fàn)顟B(tài)。于是，在反向電流的波形上，就會形成所謂的“階躍”，圖1給出了階躍管的這種電流波形，為了比較，同時也給出了檢波管的電流波形。

為了實現階躍管這種“階躍”特性，在結構上它一般采用P+NN+臺式結構，在P+型半導體和N+型半導體之間有一層很薄的低摻雜的N層，形成了P+N和NN+2個結（圖2）。在正向偏置電壓時，就會有大量空穴從P+區注人到N區，形成正向電流，由于N層的摻雜濃度低，沒有足夠的電子能與空穴復合，使得空穴在N區繼續擴散，成為該區的少數載流子，并在擴散過程中繼續不斷與電子復合。若載流子的壽命大于外加電壓的周期，則少數載流子的復合速度相對就慢得多。也就是說，在正向電壓的半個周期內，只有少數空穴被復合，大量的空穴被儲存在P+N結的N區。空穴的壽命越長，則P+N結N層中的儲存電荷也就越多。而這時NN+結間由于摻雜濃度的不同產生了一個內建電場，這個電場將阻止N層中的少子空穴離開N層進入到N+層中去，使得N層儲存的空穴電荷量得以增加，所以N層是少子空穴的有效儲存層。當電壓轉為反向時，儲存在N層中的電荷將被P+N結內的電場拉回去，空穴回到P+區，形成反向電流。由于儲存的空穴電荷量很大，因而反向電流也會很大，經過一段時問，儲存的電荷被全部拉回到P+層時，反向電流就迅速降到零，出現了截止?fàn)顟B(tài)，形成了一個電流的階躍。對于階躍管來說，希望電流的這個階躍越陡越好，即電流降到零的時間越短越好。為了提高階躍的速度，N層的厚度就應盡可能薄。

階躍管的應用

階躍管主要用于倍頻，由于階躍管存在電流的階躍，這種電流的突然變化必然會產生大量諧波分量，階躍時間越短，即電流的變化越陡，諧波分量就越豐富，因而作倍頻器時可以實現高次倍頻。變?nèi)莨鼙额l器一般只能實現低次倍頻，只有用幾級變?nèi)莨鼙额l器級聯，組成倍頻鏈，才能達到高次倍頻的目的。而階躍管單級倍頻器就可以得到10次~20次以上的倍頻，可以作為高頻率穩定度的小功率微波信號源，將石英晶體振蕩器輸出的低頻（100MHz左右）信號直接倍頻到微波頻率。階躍管亦可用作梳狀頻譜發生器，應用于頻率合成器及鎖相固態源中。利用階躍管還可以產生很窄的脈沖，在毫微秒脈沖發生器、取樣示波器中應用。
