PIN二極管參數-PIN二極管結構原理圖

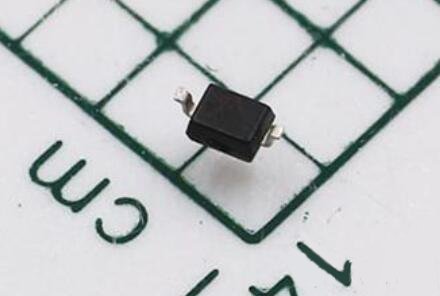

PIN二極管參數

1.插入損耗：開關在導通時衰減不為零，稱為插入損耗

2.隔離度：開關在斷開時其衰減也非無窮大，稱為隔離度

3.開關時間：由于電荷的存儲效應，PIN管的通斷和斷通都需要一個過程，這個過程所需時間

4.承受功率：在給定的工作條件下，微波開關能夠承受的最大輸入功率

5.電壓駐波系數：僅反映端口輸入，輸出匹配情況

6.視頻泄漏

7.諧波：PIN二極管也具有非線性，因而會產生諧波，PIN開關在寬帶應用場合，諧波可能落在使用頻帶內引起干擾。開關分類：反射式和吸收式，吸收式開關的性能較反射式開關優良

PIN二極管結構

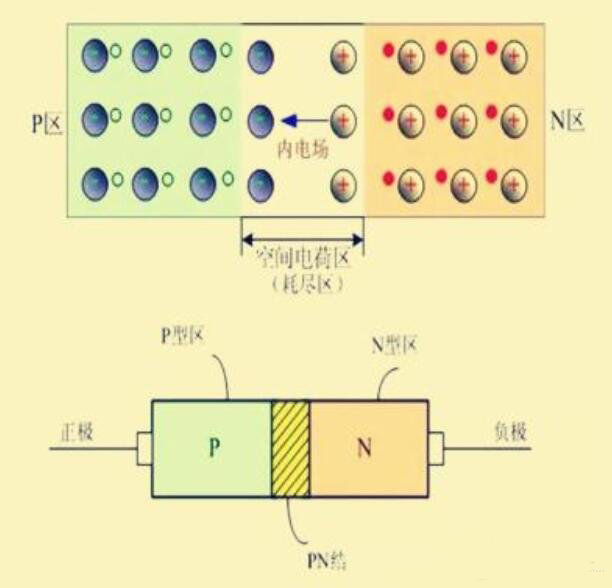

一般的二極管是由N型雜質摻雜的半導體材料和P型雜質摻雜的半導體材料直接構成形成PN結。而PIN二極管是在P型半導體材料和N型半導體材料之間加一薄層低摻雜的本征（Intrinsic）半導體層。

因為本征半導體近似于介質，這就相當于增大了P-N結結電容兩個電極之間的距離，使結電容變得很小。其次，P型半導體和N型半導體中耗盡層的寬度是隨反向電壓增加而加寬的，隨著反偏壓的增大，結電容也要變得很小。

由于I層的存在，而P區一般做得很薄，入射光子只能在I層內被吸收，而反向偏壓主要集中在I區，形成高電場區，I區的光生載流子在強電場作用下加速運動，所以載流子渡越時間常量減小，從而改善了光電二極管的頻率響應。同時I層的引入加大了耗盡區，展寬了光電轉換的有效工作區域，從而使靈敏度得以提高。

PIN二極管原理

因為PIN二極管的射頻電阻與直流偏置電流有關，所以它可以用作為射頻開關和衰減器。串聯射頻開關電路：當二極管正偏時，即接通（短路）；當二極管零偏或者反偏時，不僅開關的最高工作頻率會受到限制，最低工作頻率也會受到限制，如PIN管就不能控制直流或低頻信號的通斷。受管子截止頻率的影響，開關還有一個上限工作頻率。要求開關的頻帶盡量寬，因為信號源的頻帶越來越寬。
