PFC功率因數校正電路的三種電流控制方法介紹

1.常見電流控制方法

在PFC的實際應用過程中，其常見的電流控制方法有三種，分別是峰值電流控制方式、滯環電流控制方式以及平均電流控制方式。

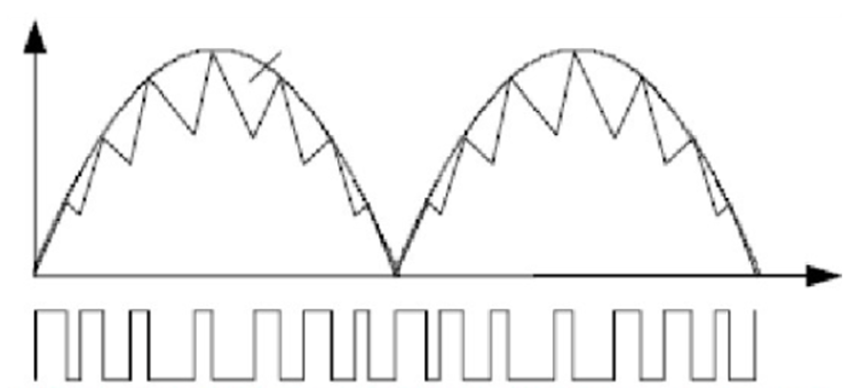

1) 峰值電流法

在有源PFC的實際應用中，峰值電流法是非常常見的控制方式，其主要功能是檢測峰值電流。在應用中，通常采用恒定的開關電源工作頻率，只有穩定的工作頻率才能有效地、快速地檢測出峰值電流，并將這一電流“削尖”、均化來控制開關管，并同時對PWM進行調節，使輸入電流波形與輸入電壓保持同步，從而提高功率因數。缺點是由于輸入電流被“削尖”，在電路上對輸入電流波形需要進行斜率補償。

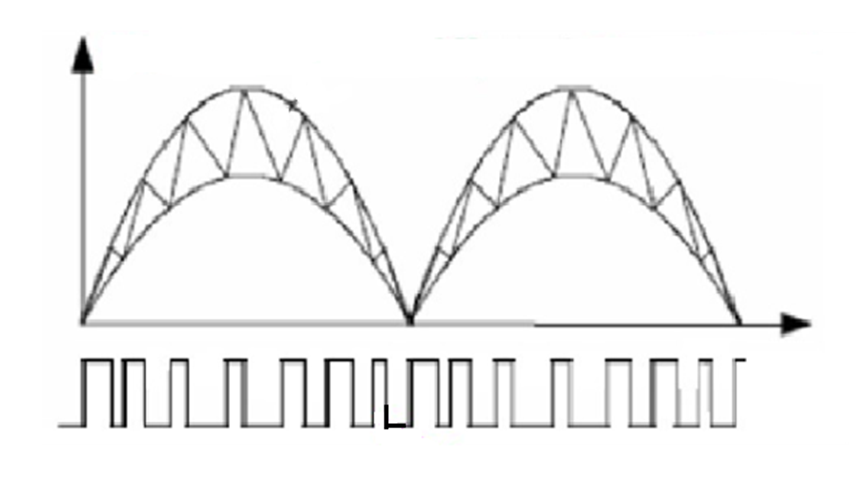

2) 滯環電流法

滯環電流控制法也同樣是一種比較常見的有源PFC控制方式，其主要功能是檢測APFC電路中電感上的電流。當電感電流達到一定值時，則開關管開始導通，電感電流下降到一定值時，開關管將會陡然截止。它的控制方式是利用工作頻率改變來控制開關管的導通和截止。一般設計輸出濾波電路時，按最低工作頻率考慮所以，開關電源的體積和重量是最小的，工作損耗最小。

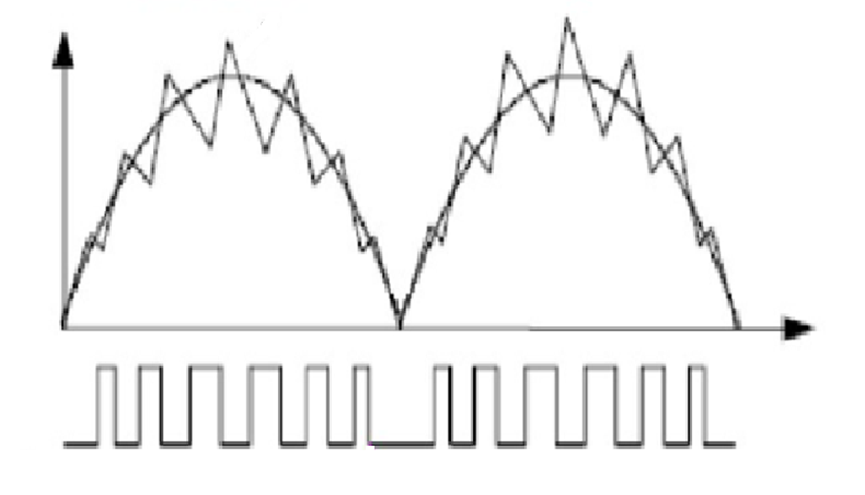

3) 平均電流法

有源PFC的平均電流控制法，這種方法在開關電源和電子鎮流器的產品設計中是應用的最多的一種方法，其特點是THD值小，對噪聲不敏感，電感電流峰值與平均值之間的誤差小，具有恒定的工作頻率，可以任意拓撲各種控制電路，輸入電壓可以隨便調節。然而，這種方法的缺點是控制電路比較復雜，需要增添電流誤差放大器。
