判斷了解貼片元件屬于三極管或場效應管

科技在不斷進步，三極管場效應管在電子電路上大幅度地使用，三極管和場效應管的貼片型號規格眾多，特別是TO封裝和SOT封裝它們外型十分相似，我們怎么區分這是場效應管還是三極管呢。

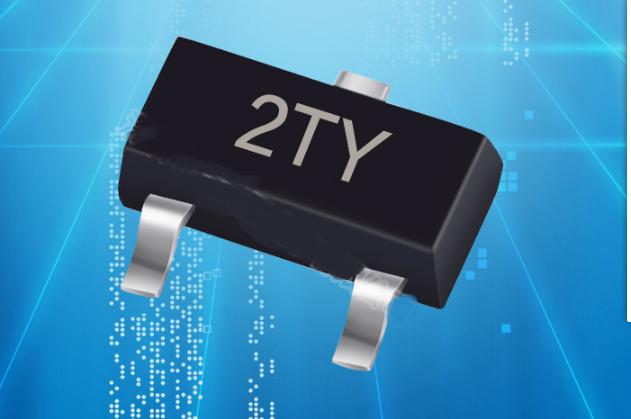

很常見的三極管代碼有，1T→9011、2T→9012、J3→9013、J6→9014、M6→9015、Y6→9016、J8→9018、2TY→S8550、J3Y→S8050、HF→2SC1815、CR→2SC945、3D→BC856等等極多的型號。

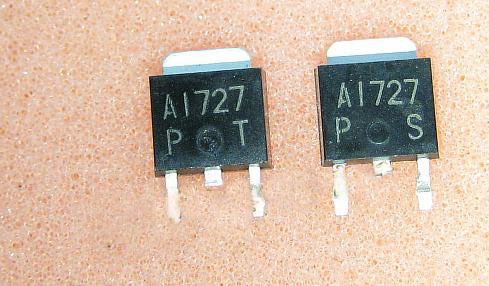

TO封裝三極管

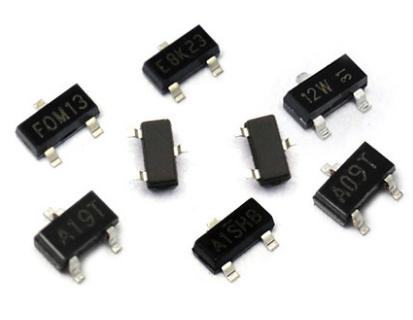

SOT封裝三極管

貼片場效應管，在電路主要起信號放大或開/關作用，從內部結構分N溝道和P溝道，封裝形式較多，其中“G”代表柵極，“S”代表源極，“D”代表漏極。

場效應管輸入阻抗很高，常用于多級放大器輸入級、可以做恒流電源、電子開關等。

怎么去區分貼片三極管還是貼片場效應管，SOT封裝由于它們外形相似，元件號都均以字母表示。

(1)根據晶體管絲印代碼查詢貼片晶體管資料去確定它的類型。再就是從電路連接特點區分，場效應管是電壓控制元件，但時推斷選用的是三極管應注意，如彩電中的電源待機控制。

SOT封裝效應管

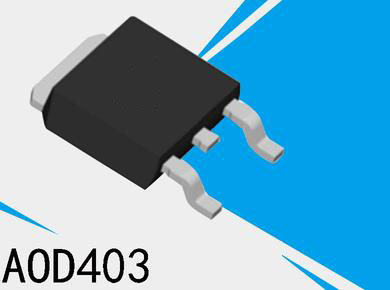

TO封裝場效應管

(2)用萬能表測量

針式表使用Rx1K檔，測量任意二腳如出現2次3一6K阻值，反向無窮大表明是三極管。

將數字萬用表調到二極管檔，任意兩腳正反向壓降出現1次0.6Ⅴ說明為場效應管。
