屏蔽貼片電感結構-結構構成及特點

屏蔽貼片電感結構,一般由骨架、繞組、屏蔽罩、封裝材料、磁心或鐵心等組成。

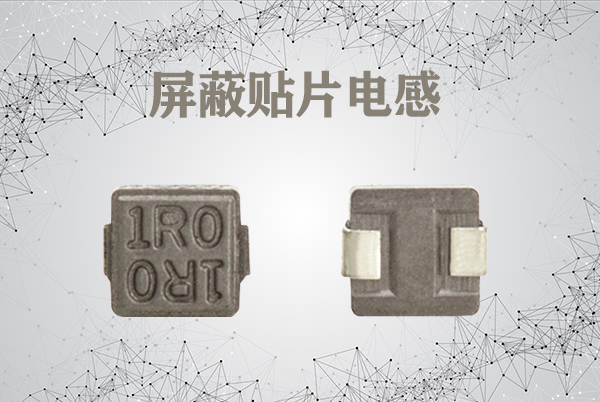

屏蔽貼片電感結構

(1)骨架 骨架泛指繞制線圈的支架。一些體積較大的固定式電感器或可調式電感器，大多數是將漆包線環繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔，以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成，根據實際需要可以制成不同的形狀。

(2)屏蔽貼片電感結構繞組 繞組是指具有規定功能的一組線圈，它是電感器的基本組成部分。繞組有單層和多層之分。

(3)磁心與磁棒 磁心與磁棒一般采用鎳鋅鐵氧體或錳鋅鐵氧體等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多種形狀。

(4)鐵心 鐵心材料主要有硅鋼片、坡莫合金等，其外形多為“E”型。

(5)屏蔽罩 為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作，就為其增加了金屬屏幕罩。

(6)封裝材料 有些電感器繞制好后，用封裝材料將線圈和磁心等密封起來。

屏蔽電感特點內容：

A，體型小的立式屏蔽電感，安裝空間小。

B，分布電容量小，Q值高。

C，無漏磁。

D，為磁屏蔽型，無鉛環保。

屏蔽電感應用：

A，金屬外殼驅動電源。

B，數字音響設備，通訊設備。

C，開關電源和充電器。

電感器設計原則：

1，電感量具有良好的線性度，即在電流變化范圍內電感量基本不變;

2，在給定的設計條件下，長期工作溫升不會超出限度;

3，在滿足1，2，前提下，盡可能體積小、重量輕;

4，盡可能減少電磁干擾。
