NPN型三極管的三個工作狀態介紹

大家都知道三極管是電流控制型元件，三極管工作在放大狀態下存在Ic=βIb的關系，怎么理解三極管的放大模型呢？這兒我們拋開三極管內部空穴和電子的運動，還是那句話只談應用不談原理，希望通過下面的“圖解”讓初學者對三極管有一個形象的認識。

三極管是一個以b（基極）電流Ib 來驅動流過CE 的電流Ic 的器件，它的工作原理很像一個可控制的閥門。

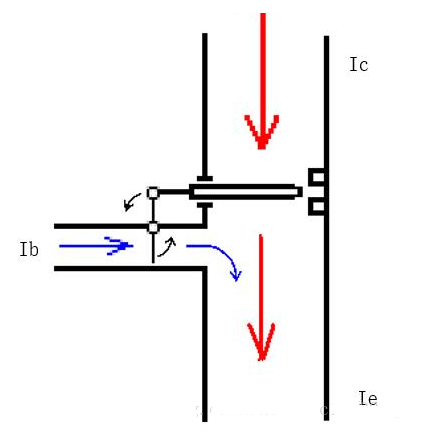

圖1

左邊細管子里藍色的小水流沖動杠桿使大水管的閥門開大，就可允許較大紅色的水流通過這個閥門。當藍色水流越大，也就使大管中紅色的水流更大。如果放大倍數是100，那么當藍色小水流為1 千克/小時，那么就允許大管子流過100千克/小時的水。三極管的原理也跟這個一樣，放大倍數為100 時，當Ib（基極電流）為1mA 時，就允許100mA 的電流通過Ice。

NPN型三極管的三個工作狀態講解

首先我們應該知道三極管有三個狀態。

分別為截止狀態、飽和狀態和放大狀態。

三極管在飽和狀態和截止狀態時都具有放大效應。

接下來我們以NPN型三極管為例，分別講解一下這三個狀態。

這三個狀態你都明白了，三極管的放大效應你自然會明白是怎么回事了。

截止狀態

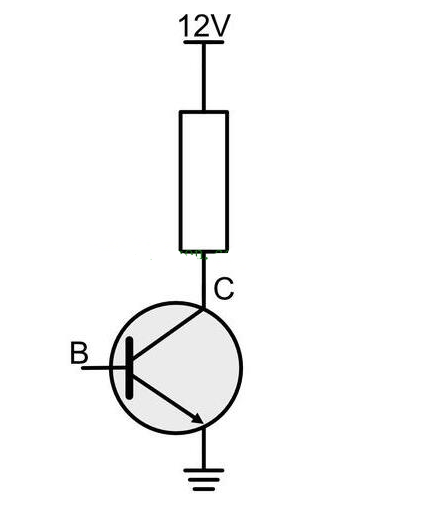

簡單來說，我們可以把B極斷開看做是截止狀態，如下圖所示的這種狀態，此時三極管不導通，C極電位和電源電壓一樣是12V。

截止狀態很好理解，我在這里不再多做闡述。

飽和狀態

由于每一個三極管的放大倍數都不一樣，每一種型號的三極管都有差別，所以現在我們不指定某一型號的三極管，只是闡述它們都遵守的這個原理，這樣，你原理搞明白了，再去看的話，都就懂了。

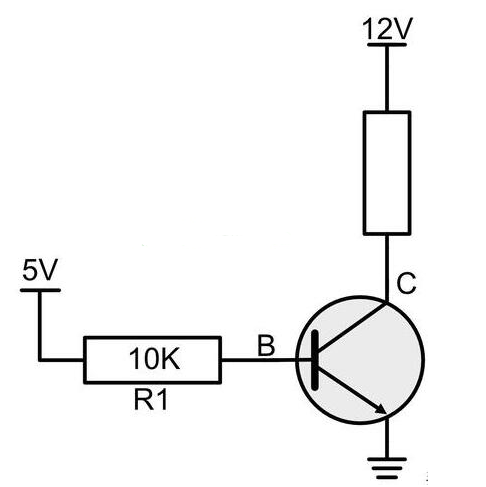

這時候我們給B極接上5V電源，然后中間串聯一個阻值很大的電阻，你可以把這個電阻想象成無窮大。

然后我們然電阻R1的阻值慢慢變小，這時候流過的電流就會慢慢的變大，直到這個三極管被喚醒。

被喚醒之后，三極管的CE極就會有電流通過，但是比流過BE極的要大的多，比如說BE流過的電流是1ma，這時候CE極流過的就是100ma，這也是三極管放大效應一種。

然后我們繼續讓BE間的電流增大，那么CE極會跟著放大嗎？

答案是會的，但不是一直放大，因為把12V都給了上面那個電阻是這個電路可以得到的最大的值。

直到BE極間的電流增大到某一個值之后，CE極間電流不再變化，我們就稱三極管此時達到了飽和狀態。

就像鹽水一樣，最開始我們把鹽放到水里面，鹽會溶于水，但是隨著我們鹽投入的越來越多，直到某一時刻，鹽不再溶于水了，水里面出現結晶了，我們就說鹽水飽和了，三極管的飽和和這個道理是一樣的。

放大狀態

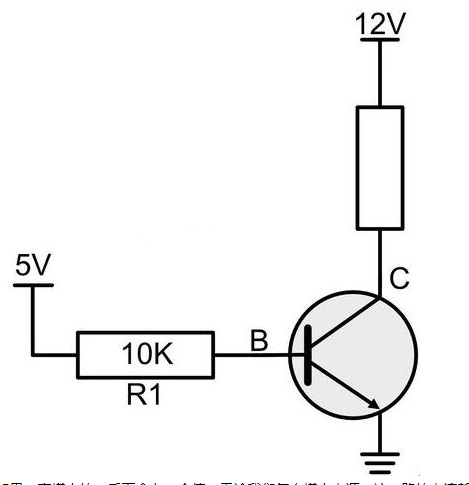

我們這時候固定R1不變，也就是流過B極的電流不變。

我們把12V慢慢變大，最開始由于電源的增大，流過CE的電流慢慢變大。

如果一直增大的，后面會有一個值，無論我們怎么增大電源，這一路的電流都不會變化了，為什么呢？

因為三極管讓電源增大的電壓，施加給了它自己，此時CE之間電壓會增大，它之所以增大，是為了保持整個電路的電流保持不變，，比如說電源從12V-20V之間變化時，流過這一路的電流會保持恒定，這就是三極管的放大狀態。

再往后就不能再增大電源了，因為三極管是有耐壓的，比如說增大到40V，這時候三極管可能會被擊穿，造成永久性的損壞！
