逆導晶閘管RCT知識了解

逆導晶閘管RCT亦稱反向?qū)ňчl管。其特點是在晶閘管的陽極與陰極之間反向并聯一只二極管，使陽極與陰極的發射結均呈短路狀態。由于這種特殊電路結構，使之具有耐高壓、耐高溫、關斷時間短、通態電壓低等優良性能。例如，逆導晶閘管的關斷時間僅幾微秒，工作頻率達幾十千赫，優于快速晶閘管（FSCR）。該器件適用于開關電源、UPS不間斷電源中，一只RCT即可代替晶閘管和續流二極管各一只，不僅使用方便，而且能簡化電路設計。

逆導晶閘管的伏安特性具有不對稱性，正向特性與普通晶閘管SCR相同，而反向特性與硅整流管的正向特性相同（僅坐標位置不同）。

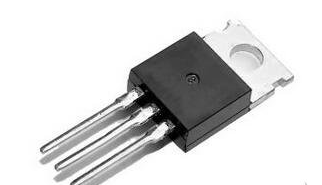

逆導晶閘管的典型產品有S3900MF。它采用TO-220封裝，三個引出端分別是門極G、陽極A、陰極K。S3900MF的主要參數如下：

斷態重復峰值電壓VDRM：＞750V

通態平均電流IT（AV）：5A

最大通態電壓VT：3V（IT=30A）

最大反向?qū)妷篤TR：＜0.8V

最大門極觸發電壓VGT:4V

最大門極觸發電流IGT:40mA

關斷時間toff:2.4μs

通態電壓臨界上升率du/dt:120V/μs

通態浪涌電流ITSM:80A

利用萬用表和兆歐表可以檢查逆導晶閘管的好壞。測試內容主要分三項：

1．檢查逆導性

選擇萬用表R×1檔，黑表筆接K極，紅表筆接A極（參見圖3(a)），電阻值應為5～10Ω。若阻值為零，證明內部二極管短路；電阻為無窮大，說明二極管開路。

2．測量正向直流轉折電壓V（BO）

接好電路，再按額定轉速搖兆歐表，使RCT正向擊穿，由直流電壓表上讀出V（BO）值。

3．檢查觸發能力

實例：使用500型萬用表和ZC25-3型兆歐表測量一只S3900MF型逆導晶閘管。依次選擇R×1k、R×100、R×10和R×1檔測量A-K極間反向電阻，同時用讀取電壓法求出出內部二極管的反向?qū)妷篤TR（實際是二極管正向電壓VF）。再用兆歐表和萬用表500VDC檔測得V（BO）值。由此證明被測RCT質量良好。

注意事項：

（1）S3900MF的VTR＜0.8V，宜選R×1檔測量。

（2）若再用讀取電流法求出ITR值，還可以繪制反向伏安特性。

①一般小功率晶閘管不需加散熱片，但應遠離發熱元件，如大功率電阻、大功率三極管以及電源變壓器等。對于大功率晶閘管，必須按手冊申的要求加裝散熱裝置及冷卻條件，以保證管子工作時的溫度不超過結溫。 來源:輸配電設備網

②晶閘管在使用中發生超越和短路現象時，會引發過電流將管子燒毀。對于過電流，一般可在交流電源中加裝快速保險絲加以保護。快速保險絲的熔斷時間極短，一般保險絲的額定電流用晶閘管額定平均電流的1.5倍來選擇。

③交流電源在接通與斷開時，有可能在晶閘管的導通或阻斷對出現過壓現象，將管子擊穿。對于過電壓，可采用并聯RC吸收電路的方法。因?yàn)殡娙輧啥说碾妷翰荒芡蛔儯灾灰诰чl管的陰極及陽極間并取RC電路，就可以削弱電源瞬間出現的過電壓，起到保護晶閘管的作用。當然也可以采用壓敏電阻過壓保護元件進行過壓保護。
