在開關電源等電力系統設計中，設計人員關心最多的是MOS管的幾個參數，如導通電阻、最大電壓、最大電流。這些因素固然重要，考慮不妥會使電路無法正常工作，但實際上這只完成了第一步，MOS管本身的寄生參數才是影響電路西能的關鍵。

選擇了一個適合的MOS管、電源IC，說明你是一個合格的采購工程師。如何用好這只管子，就需要對驅動電路進行優化，包括驅動腳輸出的峰值電流、上升速率等，因為這些將直接影響MOS管的開關性能。

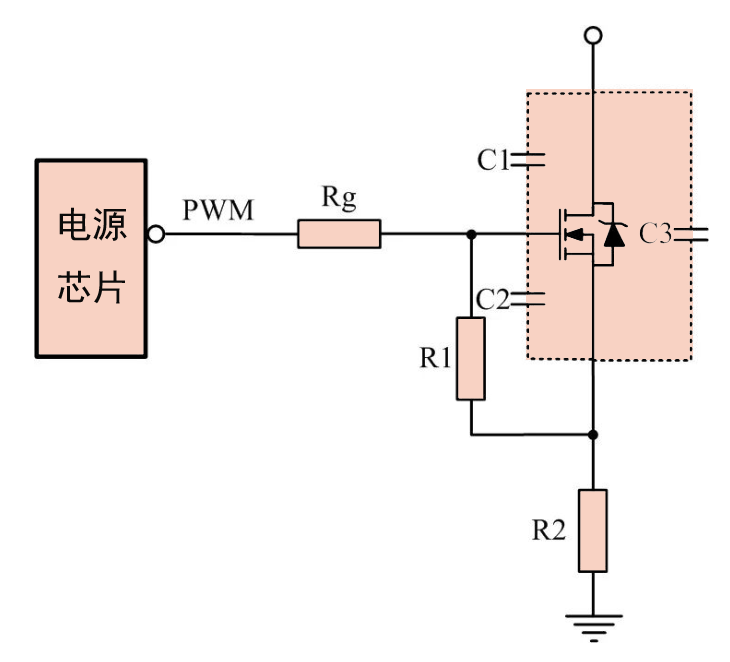

用電源IC直接驅動MOS管

一個好的MOS管驅動電路有以下幾點要求：

（1）開關管開通瞬時，驅動電路應能提供足夠大的充電電流，使MOS管柵源極間電壓迅速上升到所需值，保證開關管能快速開通且不存在上升沿的高頻振蕩。

（2）開關導通期間，驅動電路能保證MOS管柵源極間電壓保持穩定，且可靠導通。

（3）關斷瞬間驅動電路，能提供一個盡可能低阻抗的通路，供MOS管柵源極間電容電壓的快速泄放，保證開關管能快速關斷。

（4）驅動電路結構簡單可靠、損耗小。

（5）根據情況進行隔離。

在模塊電源中，做常用的是電源IC直接驅動MOS管。使用中，應該注意最大驅動峰值電流、MOS管的寄生電容兩個參數。這里，電源IC的驅動能力、MOS寄生電容大小、驅動電阻阻值都將影響MOS管開關速度。如果選擇MOS管寄生電容比較大，電源IC內部的驅動能力又不足時，需要在驅動電路上增強驅動能力，常使用圖騰柱電路增加電源IC驅動能力。

該電路雖然簡單，可以此改進并發展出很多其它形式的驅動電路。目前，各種各樣的MOS管驅動電路并沒有一種驅動電路是最好的，需要用戶根據具體應用，結合MOS管廠商提供的用戶手冊，不斷對電路及參數進行優化，打磨出最合適自己應用的驅動方案來。
