MOS管寄生二極管的圖文介紹

MOS管為什么會有寄生二極管

MOS管會有寄生二極管是因為MOS管的源極和漏極之間的電阻會發生變化，這種變化會導致MOS管內部的電壓發生變化，從而產生一個寄生二極管。寄生二極管可以抑制MOS管的漏電，從而提高MOS管的效率。

寄生二極管

漏極和源極之間有一個寄生二極管，即“體二極管”，在驅動感性負載（如馬達、繼電器）應用中，主要用于保護回路。不過體二極管只在單個MOS管中存在，在集成電路芯片內部通常是沒有的。

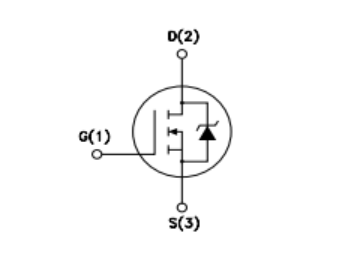

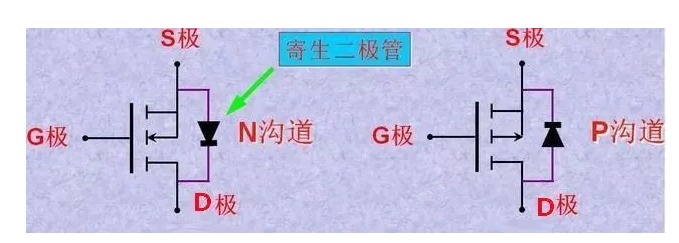

寄生二極管位置示意圖

MOS管寄生二極管的作用參數

MOS管寄生二極管的參數主要有電壓限制、電流限制、漏電流限制和漏電阻限制。

MOS管本身自帶有寄生二極管，作用是防止VDD過壓的情況下，燒壞mos管，因為在過壓對MOS管造成破壞之前，二極管先反向擊穿，將大電流直接到地，從而避免MOS管被燒壞。

防止管子的源極和漏極反接時燒壞MOS管，也可以在電路有反向感生電壓時，為反向感生電壓提供通路，避免反向感生電壓擊穿MOS管。

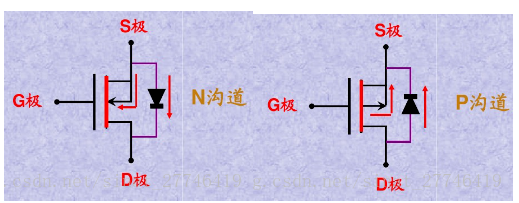

寄生二極管方向判定

不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的： 要么都由S指向D，要么都有D指向S。
