mos管簡單使用的方法詳說

1.物理特性

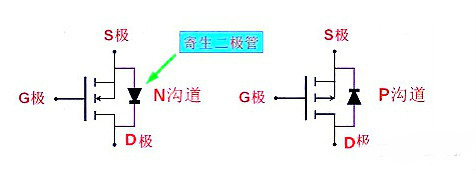

MOS管分為N溝道和P溝道的形式,N溝道和P溝道都有增強型和耗盡型兩種。耗盡型與增強型的主要區別在于耗盡型MOS管在G端（Gate）不加電壓時有導電溝道存在，而增強型MOS管只有在開啟后，才會出現導電溝道；兩者的控制方式也不一樣，耗盡型MOS管的VGS（柵極電壓）可以用正、零、負電壓控制導通，而增強型MOS管必須使得VGS>VGS（th）（柵極閾值電壓）才行。這些特性使得耗盡型MOS管在實際應用中，當設備開機時可能會誤觸發MOS管，導致整機失效；不易被控制，使得其應用極少。

2.導通特性

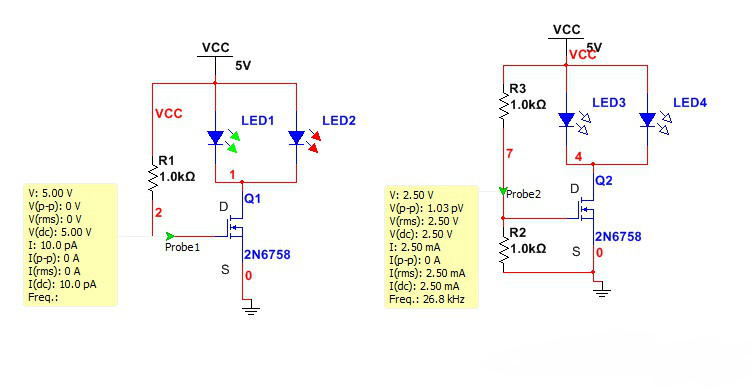

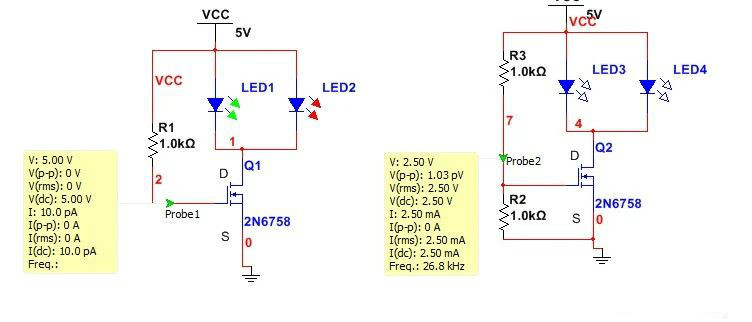

如上圖所示，我們使用增強型MOS作為講解示例。當我們使用nmos時，只需要滿足Vgs>Vth時即可導通。Vth是mos管柵極閾值電壓，一般為3v。

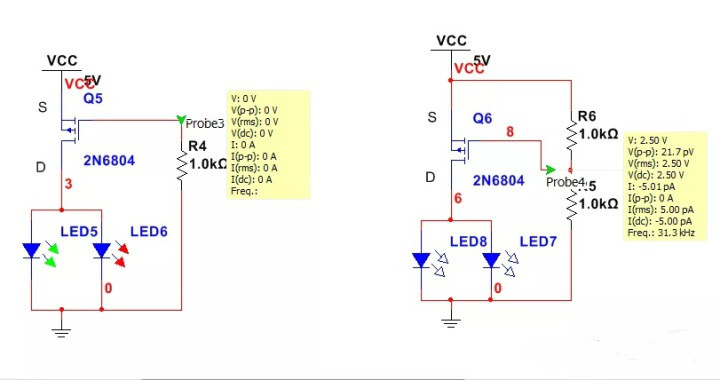

當我們使用Pmos時，PMOS的特性是，VGS小于一定的值(3V以上)就會導通，適用于源極接VCC時的情況（高端驅動）。

3.類型選擇

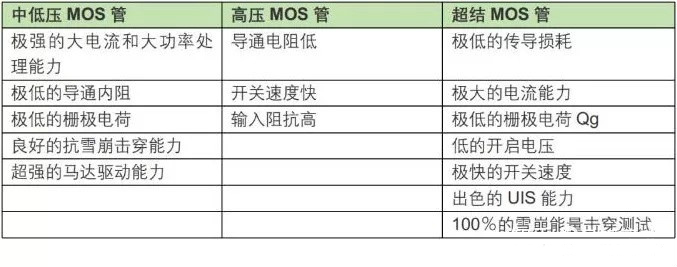

我們在使用MOS管時可以根據不同的需求來選擇不同型號的MOS管。如果我們需要使用MOS管承受大功率，那么中低壓MOS管是我們最佳的選擇。如果我們想要使用MOS管代替三極管最為開關管，并且要求極高的相應速度，那么高壓MOS管不失為明智的選擇。具體種類MOS管對應的特性如下表所示。

MOS管常見使用方法
