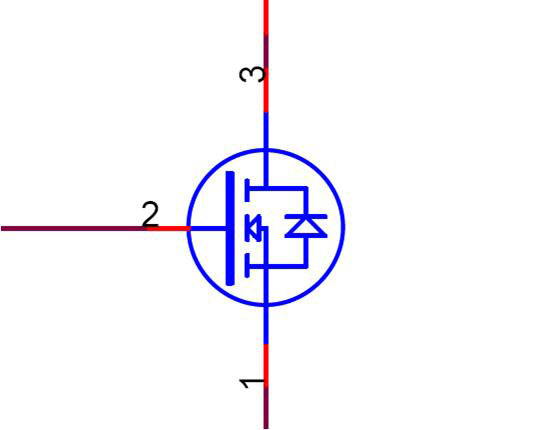

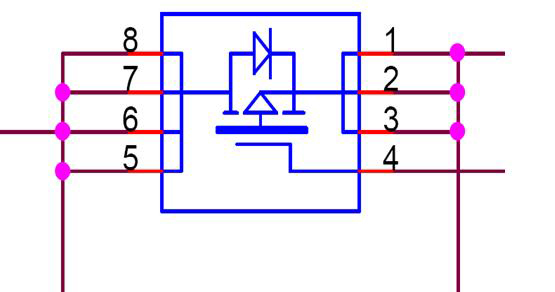

兩個電路符號如下：

MOS管三個級怎么判定呢，只要記住一點就可以很簡單的判斷。

MOS管的柵極（G）顯而易見，源級（S）只要記住不論是P溝道還是N溝道，有兩根線相交的就是源級，而單獨一根線出來的就是漏極（D）。

就比如上面第一幅圖中的1腳就是S級，圖二中的123腳就是S級。

判斷完三個極性后，下面就要判斷是N溝道還是P溝道。

判斷這個更加的容易，一眼就能判斷出來，只要記住箭頭指向G的就是N溝道，箭頭背向G級的就是P溝道，這個就像是三級管判定NPN和PNP那樣，當箭頭指向外邊就是NPN，箭頭內指就是PNP。

然后就是判定寄生二極管的方向，寄生二極管在N溝道MOS管中是由S指向D的，而在P溝道MOS管中則是由D指向S。

那么MOS在線路中是怎么接的呢，這里有個總則：

如果MOS管用作開關時，（不論N溝道還是P溝道），一定是寄生二極管的負極接輸入邊，正極接輸出端或接地，否則就無法實現開關功能了； 所以，N溝道一定是D極接輸入，S極接輸出或地；P溝道則相反，一定是S極接輸入，D極接輸出。

如果MOS管用作隔離時，（不論N溝道還是P溝道），寄生二極管的方向一定是和主板要實現的單向導通方向一致。

我們了解了圖紙上怎么分辨出MOS的腳位，那么在實際的封裝中，我們又要怎么判斷腳位呢。

我們通常接觸的有3種常用的封裝，3個腳的，6個腳的還有8個腳的。

他們的判斷依據如下圖所示：

3腳位MOS管：

6腳位MOS管：

8腳位MOS管：
