看輸入波形，MOS 開關波形，電流波形，輸出二極管波形，芯片波形，MOS 管的 GS 波形，我們拿開關 GS 波形為例來聊一下 GS 的波形。

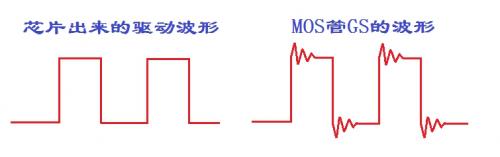

我們測死 MOS 管 GS 波形時，有時會看到下圖中的這種波形，在芯片輸出端是非常好的方波輸出，但一旦到了 MOS 管的 G 極就出問題了，有振蕩，這個振蕩小的時候還能勉強過關，但是有時候振蕩特別大，看著都教人擔心會不會重啟。

這個波形中的振蕩是怎么回事？有沒有辦法消除？

我們一起來看看

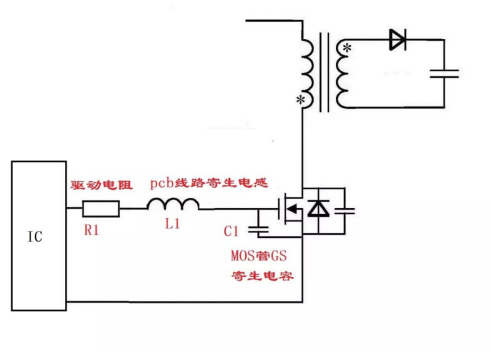

IC 出來的波形正常，到 C1 兩端的波形就有振蕩了，實際上這個振蕩就是 R1,L1 和 C1 三個元器件的串聯振蕩引起的，R1 為驅動電阻，是我們外加的，L1 是 PCB 上走線的寄生電感，C1 是 mos 管 gs 的寄生電容。

對于一個 RLC 串聯諧振電路，其中 L1 和 C1 不消耗功率，電阻 R1 起到阻值振蕩的作用阻尼作用。

實際上這個電阻的值就決定了 C1 兩端會不會振蕩。

1、當 R1>2(L1/C1)^0.5 時，S1，S2 為不相等的實數根。過阻尼情況。

在這種情況下，基本不會發生振蕩的。

2、當 R1=2(L1/C1)^0.5 時，S1，S2 為兩個相等的實數根。臨界情況。

在這種情況下，有振蕩也是比較微弱的。

3、當 R1<2(L1/C1)^0.5 時，S1，S2 為共軛復數根。欠阻尼情況。

在這種情況下，電路一定會發生振蕩。

所以對于上述的幾個振蕩需要消除的話，我們有幾個選擇 .

1，增大電阻 R1 使 R1≥2(L1/C1)^0.5，來消除振蕩，對于增大 R1 會降低電源效率的，我們一般選擇接近臨界的阻值。

2，減小 PCB 走線寄生電感，這個就是說在布局布線中一定要注意的。

3、增大 C1,對于這個我們往往都不太好改變，C1 的增大會使開通時間大大加長，我們一般都不去改變他。

所以最主要的還是在布局布線的時候，特別注意走線的長度“整個驅動回路的長度”越短越好，另外可以適當加大 R1。
