MMBT3906三極管參數,MMBT3906參數規格書選型代換

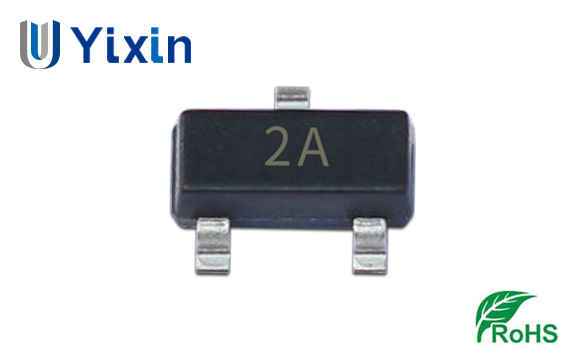

MMBT3906三極管,絲印2A,SOT-23封裝引腳圖：

壹芯微供應MMBT3904系列的三極管型號如下（尾綴不同，參數一致，主要區分材質、封裝與包裝方式）

MMBT3906L-AE3-R MMBT3906G-AE3-R 封裝形式SOT-23

MMBT3906L-AL3-R MMBT3906G-AL3-R 封裝形式SOT-323

MMBT3906L-AN3-R MMBT3906G-AN3-R 封裝形式SOT-523

MMBT3906.pdf 規格書查看下載

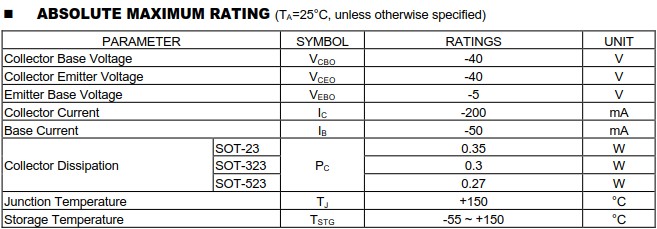

MMBT3906系列參數具體如下：

極性：NPN

Collector-BaseVoltage集電極-基極電壓,V_CBO：-40V

Collector-Emitter Voltage集電極-發射極電壓,V_CEO：-40V

Emitter-BaseVoltage發射極-基極電壓,V_EBO：-5V

Collector-Current集電極-電流,I_C：-200mA

CollectorDissipation功率,SOT-23,P_C：0.35W

CollectorDissipation功率,SOT-323,P_C：0.3W

CollectorDissipation功率,SOT-523,P_C：0.27W

DC CurrentGain h_FE（Min）最小放大倍數：100

DC CurrentGain h_FE（Max）最大放大倍數：300

JunctionTemperature結溫,T_J：+150°C

StorageTemperature儲存溫度,T_stg：-55~+150℃

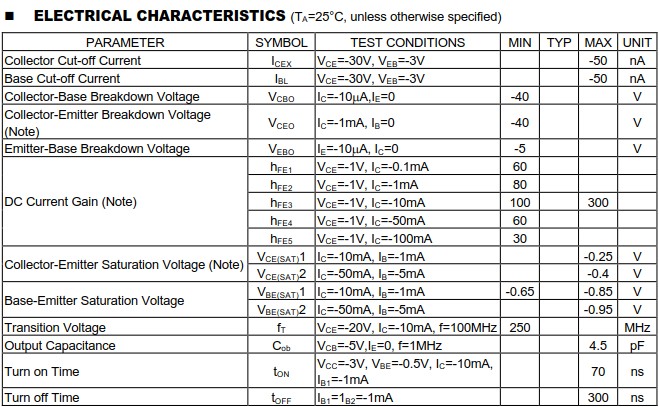

壹芯微MMBT3906規格書下還有熱特性，電氣參數與典型特性等，建議自行閱讀觀看。
