壹芯微研發生產直銷「MCR100-6」可控硅，VDRM:400V，IT(AV):0.8A，封裝TO-92/SOT-23/SOT-89，參數達標，質量穩定，優質現貨，選型定制，樣品申請，在線詢價

壹芯微18年專注各式優質二三極管，MOSFETS，橋堆等電子元器件研發/生產/銷售一體化服務。世界500強長期戰略合作伙伴，10000+電路電器生產企業選用，工廠直銷節省20%，參數達標，質量穩定，使用壽命長；提供選型定制|技術支持|售后服務

低壓差線性穩壓電路(MCR100-6)主要參數

VDRM(V): 400

VRRM(V): 400

IT(AV)(A): 0.8

IGT3(VAK)(V): 7

IGT3(Min)(mA): 0.04

IGT3(Max)(mA): 0.2

VGT(V): 0.8

VTM(V): 1.7

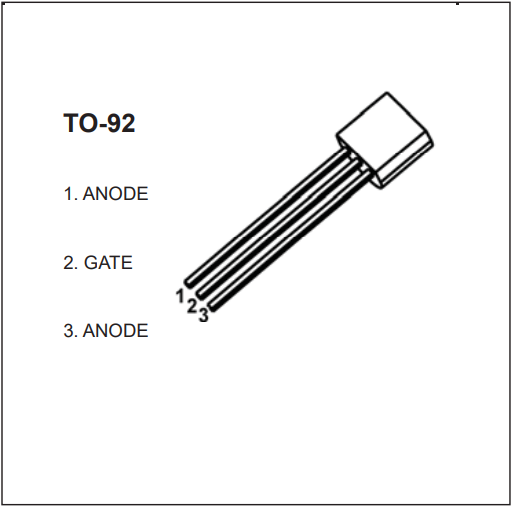

PAKAGE: TO-92/SOT-23/SOT-89

產品描述

旨在直接與微控制器、邏輯集成電路接口的邏輯電平敏感柵極三端雙向可控硅和其他低功率門觸發電路。

特性

外延平面模具結構濕氣敏感度 1 級啞光錫（Sn）鉛飾面與鎳（Ni）底板帶后綴“G”的包裝代碼表示綠色化合物（無鹵素）

單向晶閘管

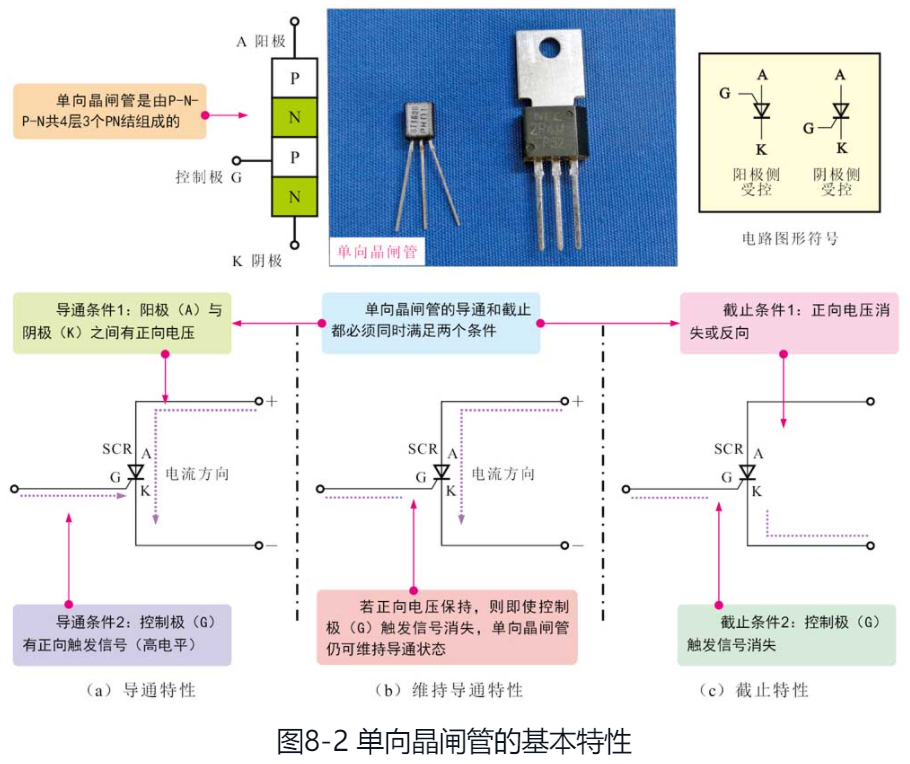

單向晶閘管（SCR）是指觸發后只允許一個方向的電流流過的半導體器件，相當于一個可控的整流二極管。它是由P-N-P-N共4層3個PN結組成的，被廣泛應用于可控整流、交流調壓、逆變器和開關電源電路中。單向晶閘管的基本特性如圖8-2所示。

可以將單向晶閘管等效看成一個PNP型三極管和一個NPN型三極管的交錯結構，如圖8-3所示。當給單向晶閘管的陽極（A）加正向電壓時，三極管V1和V2都承受正向電壓，V2發射極正偏，V1集電極反偏。如果這時在控制極（G）加上較小的正向控制電壓Ug（觸發信號），則有控制電流Ig送入V1的基極。經過放大，V1的集電極便有IC1=β1Ig的電流流進。此電流送入V2的基極，經V2放大，V2的集電極便有IC1=β1β2Ig的電流流過。該電流又送入V1的基極，如此反復，兩個三極管便很快導通。晶閘管導通后，V1的基極始終有比Ig大得多的電流流過，因而即使觸發信號消失，單向晶閘管仍能保持導通狀態。

壹芯微針對二三極管作出了良好的性能測試，產品廣泛應用于電源、LED照明、光伏、儀表儀器、數碼產品、各種小家電等領域。如果您需要咨詢報價或遇到需要幫助解決的問題，可以在頁面右側點擊咨詢工程師或銷售經理，為您提供精準的產品報價和詳情介紹。
