開關電源是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流;其以體積小、重量輕、變換效率高被廣泛應用于電子設備中。其電路拓?fù)溆卸喾N形式，無工頻變壓器的開關電源最具吸引力，但這種電源只適用于輸出電壓固定或變化范圍不大的場合，而不適和要求輸出電壓幅度變化很大或連續可調的場合。

本文介紹了利用單片式開關穩壓器LM2576-ADJ替代線性穩壓器構成串聯開關式穩壓電源，在電路中只需增加續流二極管和儲能電感等幾只元器件，使電路更加簡潔，除具有線性電源寬范圍連續可調的優點外，同時使電源效率得到了大幅度提高，在負載較輕時，不加散熱器也能正常工作，又使整機的重量和體積有所減少。

1.LM2576-ADJ簡介

LM2576-ADJ美國NS公司生產的單片降壓式開關穩壓器，由振蕩器、取樣放大器、比較器、PWM調制器、功率開關等部分組成。采用TO-220封裝，僅有5只管腳，外形和塑封晶體管差不多。其功能框圖及引腳排列如圖1、圖2所示。

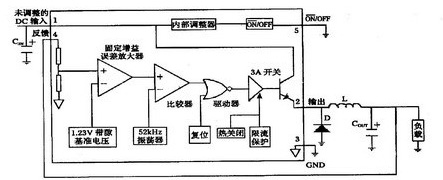

圖1 LM2576功能框圖

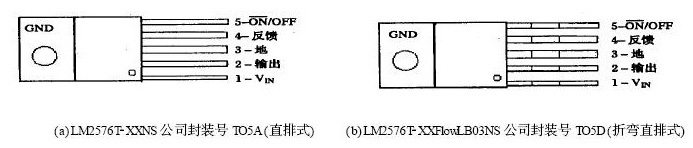

圖2 LM2576引腳排列圖

LM2576-ADJ是輸出電壓可調型，其技術參數為：輸入電壓3.5～40V;輸出電壓1.23～37V;輸出電流3A;振蕩器固定頻率52kHz;TTL關閉能力及低功率備用狀態;具有熱關閉和限流保護功能。其典型應用電路如圖3所示(輸出電壓連續可調),當直流輸出端直接接于控制端4腳時，可輸出固定電壓。LM2576系列產品是現流行的三端線性調整器的替代品。

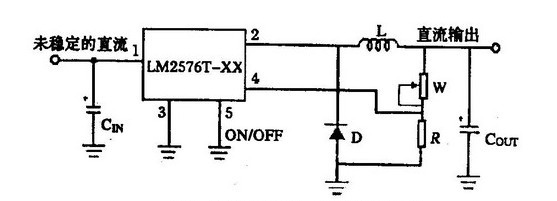

圖3 LM2576-ADJ典型應用電路

2.電路原理

交流電經電源變壓器隔離降壓再經橋式整流濾波后，加到LM2576-ADJ輸入端1腳。穩壓器控制端4腳接于電位器W和電阻R組成的分壓電路上，改變W即可改變分壓比，就能調節其輸出電壓大小。Vo=UREF(1+W/R),其中UREF為穩壓器取樣電路基準電壓為1.23V。C1輸入端濾波電容，C2、C3輸出端濾波電容如圖4所示。

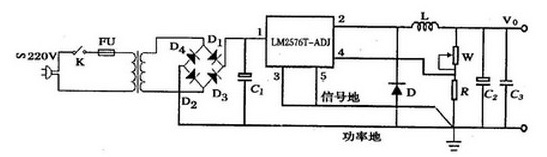

圖4 高效率輸出連續

3.器件選擇

C1的選擇原則可按IOM×1000uF/A經驗公式進行估算，即每輸出1A電流就對應于1000uF的電容量，耐壓為63V即可。續流二極管D的選擇，正向額定電流必須大于負載電流，耐壓值必須大于輸入電壓。

貯能電感的計算，按公式計算。其中Vi為L(zhǎng)M2576-ADJ輸入不穩定的直流，Iomin為開關穩定器輸出電流的最小值，f開關管工作頻率。

輸出端濾波電容的計算，按公式計算。其中△Vo為開關穩定器輸出電壓紋波分量。

4.使用注意事項

(1)當輸出電壓較低時，其輸出脈寬很窄，占空比很小，將增加輸出電壓的紋波系數。因此，變壓器次級宜采取高低壓抽頭。

(2)信號地與功率地必須分開布置，因?yàn)楣β实鼐€上流過大電流在印制板上形成壓降若被引入信號端，經過開關穩壓器反映到輸出端，將影響穩壓性能。

(3)使用中應避免輸出端短路，尤其是當輸出電壓較高、輸出電流較大時，有可能造成開關穩壓器損壞。
