LM311的特點、參數、應用及引腳功能知識介紹 | 壹芯微

lm311是一款高靈活性的電壓比較器，能工作于5V-30V單個電源或正負15V分離電源，如通常的運算放大器運用一樣，使LM311成為一種真正通用的比較器，該設備的輸入可以是與系統地隔離的。而輸出則可以驅動以地為參考或以Vcc為參考。或以Vee電源為參考的負載，此靈活性使之可以驅動DTL、RTL、TTL或MOS邏輯。在電流達到50mv時，該輸出還可以把電壓切換到50V，因此該LM311可用于驅動繼電器、燈或螺線管。

lm311

1.特點

(1)快速響應時間：165ns

(2)選通能力

(3)最大輸入偏置電流：300nA

(4)最大輸入偏置電流：70nA

(5)可以從單一的5V電源工作。

(6)可在Q-temp汽車上購買

(7)高可靠性汽車應用

(8)配置控制和打印支持

(9)符合汽車標準的資格

(10)符合MIL-PRF-38535標準的產品，

除非另有說明，否則將測試所有參數。在所有其他產品上，生產加工不一定包括所有參數的測試。

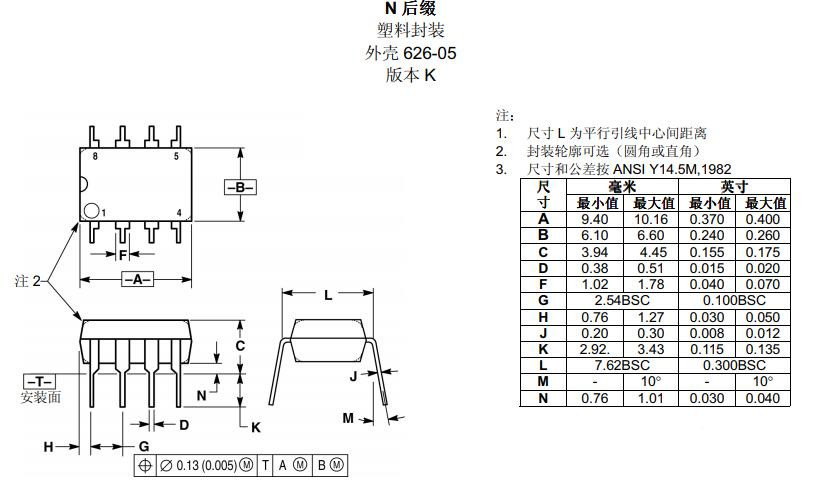

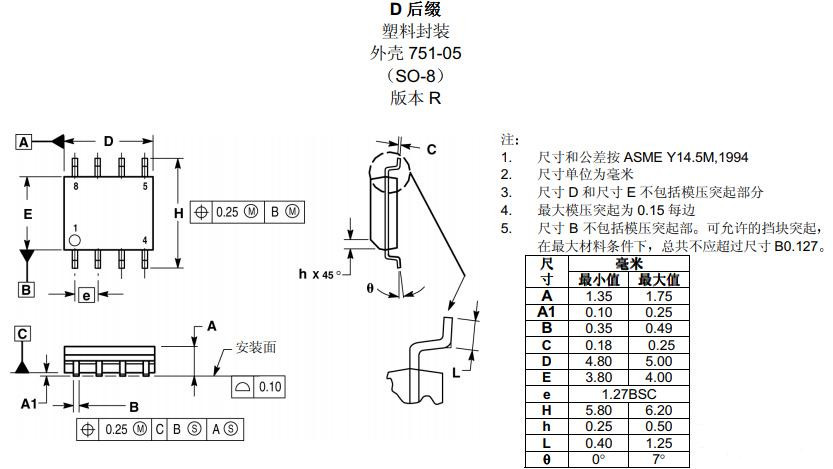

lm311封裝圖

2.基本參數

LM311采用SOIC封裝方式。

(1)針腳數：8

(2)工作溫度范圍：0°Cto+70°C

(3)封裝類型：SOIC

(4)比較器數目：1

(5)電源電壓最大：36V

(6)電源電壓最小：5V

(7)表面安裝器件：表面安裝

(8)輸入偏移電壓最大：7.5mV

3.應用

(1)臺式電腦

(2)車身控制模塊

(3)白色商品

(4)樓宇自動化

(5)振蕩器

(6)峰值檢測器

4.引腳功能

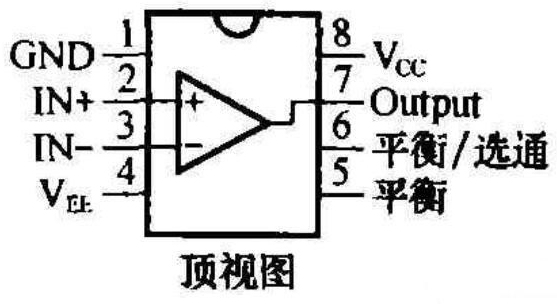

LM311的管腳排列見圖

1腳=地，4腳=電源V-，8腳=電源V+。2腳=輸入+，3腳=輸入-，7腳=輸出.5腳=平衡，6腳=平衡/選通。
