LM317/LM337系列三端可調集成穩壓器知識

在電子電路設計中，78xx和79xx系列是兩類最常見的穩壓器件，可為系統提供穩定的固定輸出電壓。117/217/317和137/237/337系列是常見的可調穩壓器，用于要求輸出電壓具有一定調節范圍的應用場合，所以應用起來要復雜一些，例如LM317。

LM317電路結構和外接元件簡單，三個接線端分別為輸入端Vi、輸出端Vo和調整端Vadj。從內部電路看，LM317有比較放大器、偏置電路、恒流源電路和帶隙基準電壓Vref等。

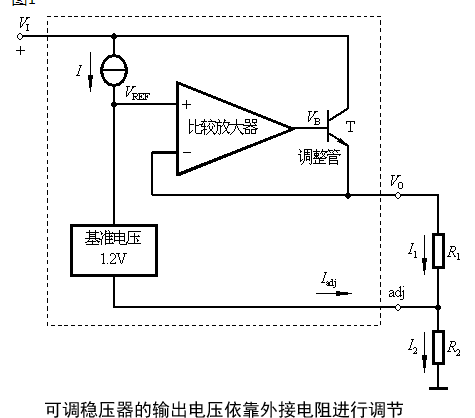

可調穩壓器的輸出電壓依靠外接電阻進行調節

LM317本身沒有接地端，其公共端就是輸出端，以消耗的電流直接從輸出端流出，內部的基準電壓（約1.2V）接至比較放大器的同相端和調整端之間。若外接調整電阻R1、R2，LM317輸出電壓為：

Vo = Vref + (Vref/R1 + Iadj) . R2

= Vref + ( 1 + R2/R1) + Iadj .R2

LM317的Vref=1.2V，Iadj=50μA，由于調整端電流Iadj<，故可以忽略，上式可簡化為：

Vo = Vref (1 + R2/R1)

LM337穩壓器是與LM317對應的負壓三端可調集成穩壓器，這種穩壓器工作原理和電路結構與LM317相似。

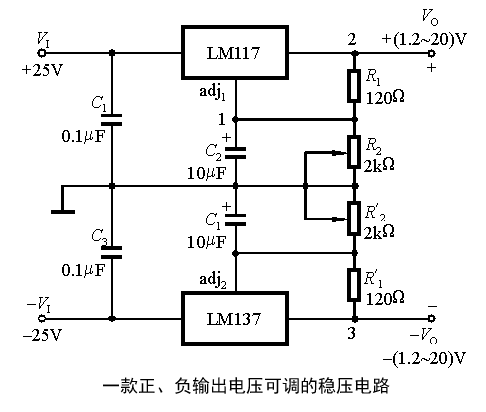

在應用中，一般通過LM117和LM137組成輸出電壓可調的正、負電壓。為保證空載情況下輸出電壓穩定，R1和R1'的典型值為120-240歐姆。電路中的V31或V21 = Vadj = 1.2V，R2和R2'的大小根據輸出電壓調節范圍確定。該電路輸入電壓Vi為25V，-Vi為-25V，輸出電壓的可調范圍為+-(1.2-20V)。

一款正負輸出電壓可調的穩壓電路

另外，使用兩個可調穩壓器，還可以組成輸出電流疊加的穩壓電路，其輸出電壓同樣是依靠外接電阻進行調節的。為了獲得高精度、高穩定性的輸出電壓，設計工程師需要精心挑選外接電阻器的種類和偏差，如繞線電阻器等，具體取決于系統設計所要求達到的電壓精度。
