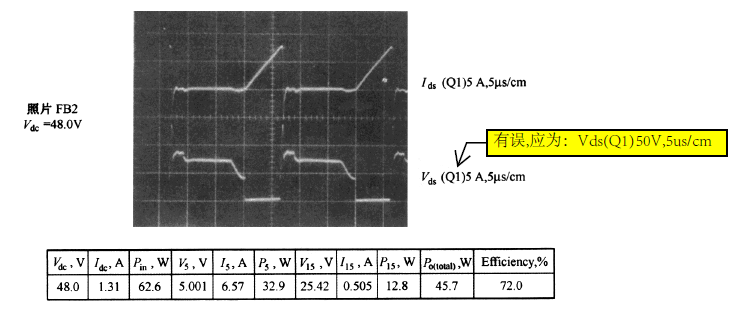

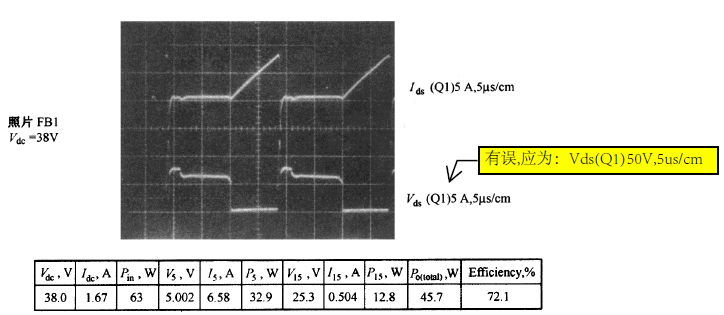

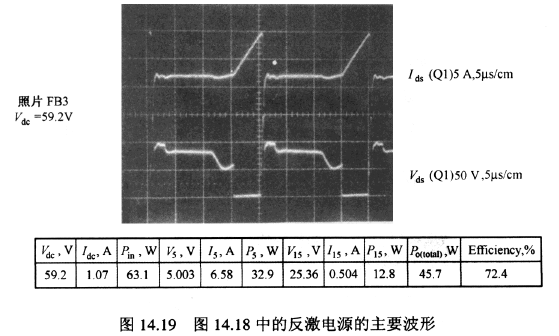

90%滿載狀況下，輸入電壓為其最小值 、最大值及額定值時漏極電流和漏源極間電壓的波形這些波形如圖 14.19 所示 。MOS管開關電源管導通時 ，初級電流波形是線性增加的斜坡外形關斷霎時 ，上升的漏極電壓上有漏感尖峰 。尖峰的數值由 RCD 緩沖器的電容 C2 控制。這個電容器件應選得足夠大 ，既能限制漏感尖峰以保證開關管平安 ，又不 會使緩沖器電阻 RI 上的損耗過大。

從圖 14.19 中的波形可見，飛c增加時，為堅持主輸出電壓恒定脈寬變窄了（ 反應環起作 用）。從波形還能夠看出 ，輸出功率恒定時斜坡電流峰值在一切輸入電壓  F都相等 。

如圖 14.19 所示，漏感尖峰過后 ，漏源極間電壓降落（ 除了尖峰后有一小段的平臺）到

 。而且保持該值直到復位伏秒數等于置位伏秒數

 ，然后再降落至幾 。

圖 14.20 所示為更低的總輸出功率（ 17W）下，不同輸入電壓時測得的披形。能夠看到 ，一切導通脈寬都很窄 ，一切初級電流峰值 C di= Vprimary ton IL ） 都很低 。這是由于從輸入母線 吸收的功率［ 只（］P )2 IT ］ 變小了 。導通完畢時初級電流峰值變低使漏感尖峰也降低了 。
