零基礎學電子電路-場效應管

近年來,在電子電路中場效應管的應用越來越廣泛。它具有輸入阻抗高,動態范圍大,功耗較小等特點。

場效應管可分為結型場效應管和絕緣柵型場效應管,均又分為N溝道和P溝道型。

1.場效應管的識別技巧

(1)場效應管的外形和圖形符號

常見的場效應管同樣有3只引腳,分別為柵極G、漏極D、源極S。

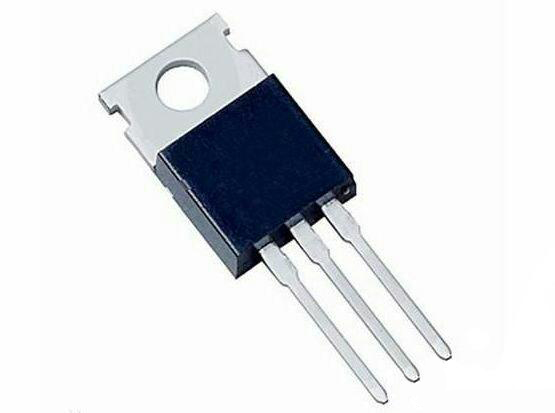

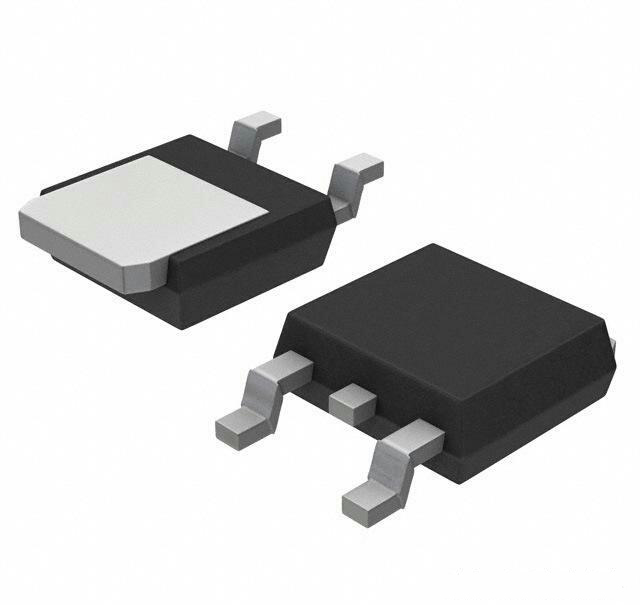

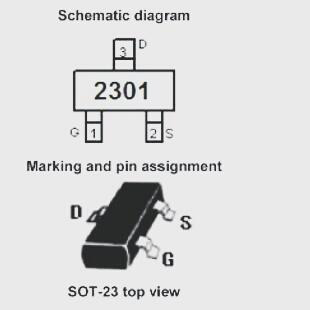

常見場效應管的外形如圖所示：

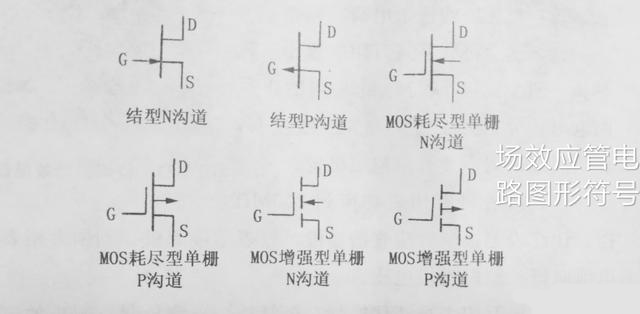

場效應管的電路圖形符號如圖所示：

(2)場效應管的主要參數

場效應管的參數包括直流參數、交流參數和極限參數,主要參數有漏極源極間飽和電流，夾斷電壓或開啟電壓，跨導漏源極間擊穿電壓，最大耗散功率，最大漏源電流。

前三項是場效應管的正常參數,后三項是場效應管的極限參數

2.場效應管的檢測技巧

普通場效應管的3只引腳間的正、反向電阻均為無窮大。若源礎極間存在單向導通的情況,表明源漏極間申接有阻尼二極管。若測得3只引腳間的正、反向阻值存在兩個及兩個以上的小阻值,則表明場效應管存在擊穿現象

下面以功率場效應管P60NF06為例,介紹場效應管的實際檢測技巧。

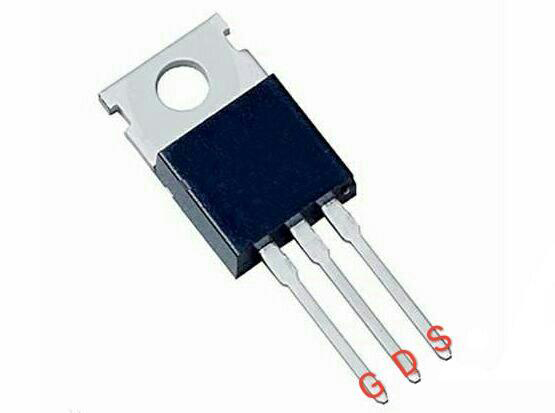

(1)將場效應管正面朝向自己,引腳向下,從左到右依次為桶極G,極D、源極S,如下圖所示。

(2)首先短路場效應管的3只引腳,釋放掉柵極的殘余電荷

(3)然后將數字式萬用表置于二極管擋,測量漏極D與源極S間的正反向電阻,分別為無窮大和520歐左右，表明漏源極間串接有阻尼二極管。

(4)接著將萬用表切換到200M擋,讓紅表筆接場效應管的柵極,黑表筆接源極,利利用萬用表內電池向柵、源極提供電壓。

(5)把萬用表重新切換到二極管擋,再測量漏、源極的正反向電阻,均為兩百歐左右,表明場效應管正常。

3.場效應管的更換技巧

場效應管更換時需保證新件各項參數均達到或超過原裝元件的標準且類別與極性相同。

另外若采用不帶阻尼二極管的場效應管替換帶阻尼二極管的場效應管時,需在源極和漏極間加接一只阻尼二極管,該阻尼二極管的最大反向電壓應在1500V以上
