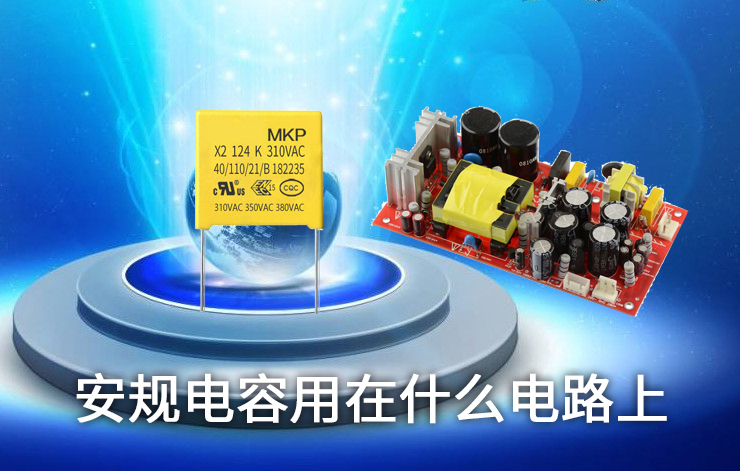

了解安規電容用在什么電路上

不同類型的電容器，在電路上的使用位置也是不一樣的，對于安規電容，它一般指的是X和Y安規電容，它們一般使用在什么電路上呢？今天就來詳細介紹一下。

安規電容用在什么電路上

安規電容應用的主要場合很多，主要有：阻容降壓電路（X安規電容），EMI濾波兩種（X、Y安規電容）。

什么是安規電容？安規電容是指用在這樣的場合的，即電容器失效后，不會導致電擊，不危及人身安全。

1、可以用于阻容降壓電路。

一般X2安規電容，可以用于阻容降壓電路，這種電路的優勢是簡單且成本很低，在一些小家電控制、智能電表、LED模塊上經常用到，阻容降壓電路是指利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流。正是由于它成本極低，所以現在使用很廣泛，阻容降壓電容很關鍵，它的壽命基本上決定阻容降壓電路的壽命，常用的是CBB22電容和X2安規電容。

2、用于EMI濾波。

不管是X安規電容還是Y安規電容，都可以用于EMI濾波。EMI濾波器主要作用是濾除外界電網的高頻脈沖對電源的干擾，同時也起到減少開關電源本身的電磁干擾。一般的EMI濾波器有兩組電容，即跨界在電源線之間起差模抑制作用的X電容和接在電源線和地之間起共模抑制作用的Y電容。對于X電容其額定電壓和電網電壓相當，其容量可以選的大一些，典型值0.05µF~1µF。對于Y電容取值允許情況下越大越好，但是如果Y電容失效會導致人員電擊，所以對其最大漏電流電流有限制。安規電容的主要使用也主要用于濾波。
