首先我們先來談談比較流行的 TL431 的幾種恒流方式。

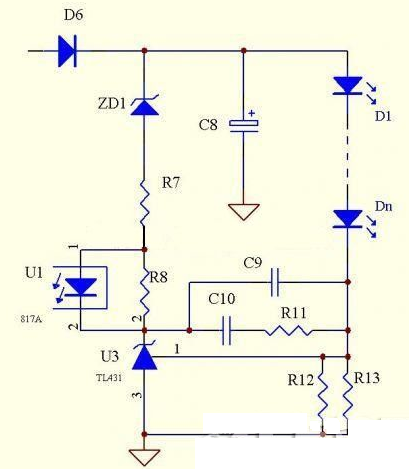

單個 TL431 恒流電路

如上圖，即是利用單個 TL431 恒流的示意圖。這種電路的原理非常簡單，主要利用了 431 的 2.495V 的基準來做恒流，并且同樣限制了 LED 上面的壓降，但優點與缺點同樣明顯。

優點：

電路簡單，元器件少，成本低，因為 TL431 的基準電壓精度高，R12,T13 只要采高精度電阻，恒流精度比較高。

缺點：

由于 TL431 是 2.5V 基準，故恒流取樣電路的損耗極大，不適合做輸出電流過大的電源。而此電路的致命缺陷是不能空載，故不適合做外置式的 LED 電源，所以下面我們對線路的一些缺陷進行了改進。

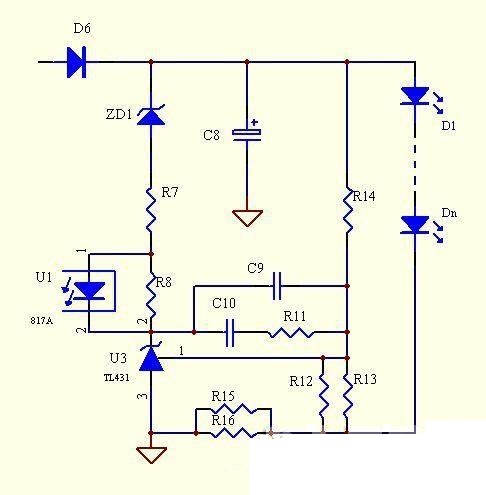

單個 TL431 恒流改進型電路

如上圖，即是利用單個 TL431 恒流的改進型示意圖

原理：此電路同樣是利用了 TL431 的 2.495V 的基準來做恒流，跟上面的電路不同點在于減少了電流取樣電路的電壓，只要合計設計 R12,R13,R14 的值，可以限制 LED 上面的壓降 .

優點：

電路簡單，元器件少，成本低，跟上面電路相比，顯著降低了取樣電阻的功耗，恒流精度很高，克服了上面的電路不能空載的致命缺陷，當有個別 LED 擊穿時，可以自動調整輸出電壓 .

缺點：

當輸出空載時，輸出電壓會有上升，上升幅度由電流取樣電路電阻與 R12,R13 的比值決定。

其實這個電路的真正缺點是：當單個 LED 的壓降一致性不高時，恒流點也會相應發生變化。

比如最常見的 12 串的 LED 燈，最低壓降為 35.5V 左右，最高回到 37.4V 左右(個人的經驗，當然不同廠家的情況會不一樣)，那么恒流精度就會相差到 5%-8%。

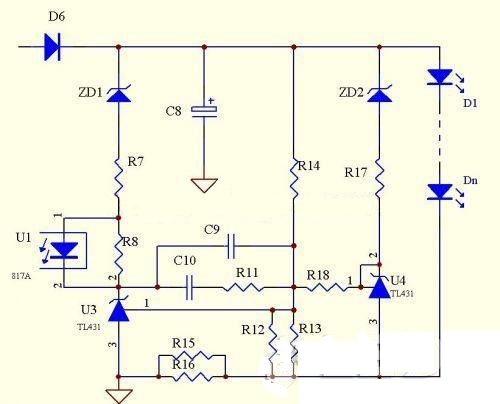

兩個 TL431 恒流電路

從圖中我們可以看到，左邊 ZENER 可透過 Photo 限制達恆壓效果,但不是保護 Shut down 而是一直卡著右邊 ZENER。很難灌 350mA 到 Current sensor。

這個電路還有個最大特點是：在某個范圍內可以精確的恒壓恒流。

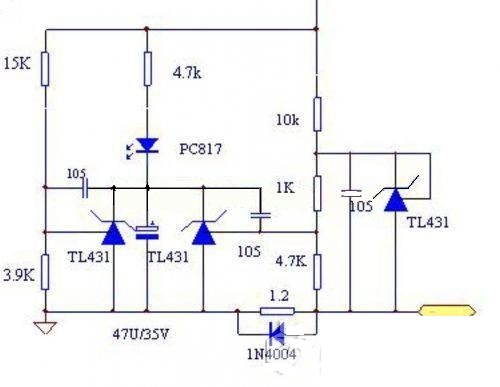

3 個 TL431 恒流電路

其實這個電路是在原本電路基礎上增加了一個恒壓電路而已。

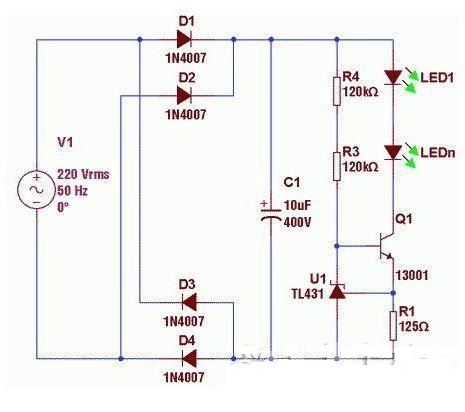

三極管恒流方案

先上個圖

此圖原理是通過改變三極管的 IB 電流來控制 LED 中的電流，同樣存在損耗大的缺點。

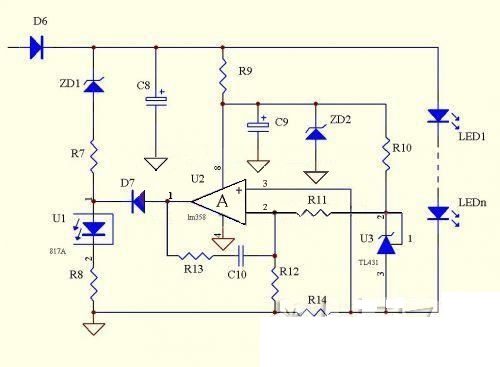

LM358 恒流電路，大家先看看

此電路的優點是電路相對比較簡單，恒流精度極高，不受溫度影響，成本較低，把它看成一個反向比例運算放大器就明白了。
