想要提高 LED 電源的測試效率，最快捷簡便的方法就是選擇恰當的電子負載。如果對電子負載的知識不夠熟悉，或者熟練度不夠無法掌握的話，甚至會造成測試結果的置信度下滑，從而影響到產品的質量，嚴重的還會引發事故。本篇文章主要講述電子負載 CV 的原理，并對 LED 電源測試的一些誤區進行介紹。

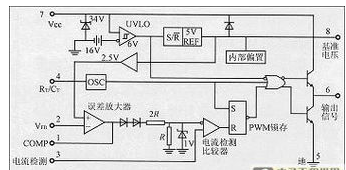

電子負載的 CV 模式帶載，是 LED 電源測試的基礎。CV，便是恒定電壓，但負載只是電流拉載的設備，自身不能提供恒定電壓，因此，所謂的 CV，僅僅是通過電壓負反饋電路，來伺服 LED 電源輸出電流的變化，使 LED 輸出電容上的電荷平衡，進而達到恒定電壓的目的。因此，決定 CV 精度的核心因素有 2 個：

電子負載在 LED 測量過程中存在的誤區解析

負載帶寬

LED 電源輸出電容的大小

當 LED 電源輸出電流的紋波頻率很高時，如果負載帶寬不足，便無法伺服電流變化，而引發震蕩，當震蕩發生時，負載輸入電壓急劇變化，LED 輸出電容便進行頻繁的大電流充放電，此時所檢測的電流紋波，將遠大于 LED 電源穩態工作時的實際電流紋波。

當負載帶寬不足時，如果 LED 電源的輸出電容足夠大，那么震蕩幅度也能控制在可接受的范圍內，但遺憾的是，LED 電源的價格競爭非常激烈，輸出電容容量普遍不足，因此，對 LED 電源進行測試，對負載帶寬要求非常苛刻。

負載的帶寬指標，廠家都不會直接標示，只能參考另外一個指標：滿量程電流上升時間，很顯然，滿量程電流上升時間越小，說明負載的帶寬越高。負載帶寬越高，對 LED 電源輸出電容的要求就越低，一般而言，10uS 滿量程電流上升時間的負載，能滿足大多數 LED 電源的測試需要，但從理論上說，任何負載在 CV 模式下，都有震蕩的可能，在此情況下，當 LED 輸出電容不變的情況下，負載帶寬越高，震蕩幅度也就越小，測試結果置信度就越高，因此，用戶在使用電子負載進行測試時，必須密切關注負載輸入電壓紋波 Vpp 的變化，一旦其超出范圍，整個測試結果便不再可信，此點非常重要，用戶必須謹記。

在 CV 模式下，恒定的是電壓，而電流紋波通常是非常大的，而負載為提高測試效率，數據刷新頻率往往較高，因此數據跳動很大，很多用戶以此來判定負載是否適合進行 LED 測試，其實這是一個非常嚴重的誤區，數據的穩定與否，其實是非常容易實現的，只需要加大數據濾波的時間測度就可以實現，很短低端電子負載，因為測量精度低，因此不得不進行大時間尺度的濾波，卻反而因禍得福，使數據看似更穩定，其實這是一個假象。要實現準確測量，根本的方法只能是提高采樣率，不提高采樣率，這樣的測量結果就置信度非常低，可能引發嚴重的質量事故。

綜合以上分析，LED 電源測試，對負載有嚴酷的要求，主要有以下要點：

滿量程電流上升時間，是保證準確帶載的根本，此值越低越好；

數據采樣率，是保證準確測量的根本，此值越高越好；

Vpp 實時顯示，是判斷測量數據是否可信的根本；

濾波速度調節功能，是能夠得到穩定電流數據的小手段；

最后，提請大家注意，市面上有一些負載，號稱是 LED 電源測試專用電子負載，其實是通用電子負載改頭換面而成，而且一般都是帶寬及采樣率不符合測試要求的電子負載改裝而成，其并沒有提高自身帶寬，因帶寬技術是負載的核心技術，與成本也有密切關系，很難提高，其往往通過 3 個途徑進行改進，使電流數據更穩定，但也更加不可信。

最簡單的辦法，加大濾波強度，強行使數據穩定。簡單使用此法，極易引發誤判，引發質量事故。

調整電壓反饋環，對電壓反饋信號進行強濾波，以減低電流震蕩幅度。此方法反其道而行，進一步減低負載帶寬，使不震蕩的情況與大幅震蕩的情況，都變成幅度小一些的震蕩。

在負載內部加大電容，此方法可以抑制震蕩的發生或幅度，但測量的電流紋波，將比實際紋波嚴重偏小，但對測試直流工作點很有幫助。但因負載額定工作電壓一般較高，所以高壓電容的價格與尺寸是很嚴重的問題，因此也很難增加到理想的狀況，而往往與第 2 個方法綜合使用。還有一個問題就是，這種狀況下，其往往使用相對廉價的高壓電解電容，會帶來很多寄生問題。
