LED球泡燈參考設計資料

LED球泡燈內部光源采用LED芯片，是取代白熾燈泡的常用光源，具備節能、環保、發光效率高、使用壽命長、無頻閃等優點。由于市場需求量大，LED球泡燈生產廠家眾多，以下介紹一款BOM清單簡單的高性能LED球泡燈設計方案。

LED球泡燈由7個部件所組成：玻璃罩、基座、導熱座、散熱器、燈頭、驅動電源、燈珠。其中，其中，最上面是玻璃罩，一般罩子是卡在基座上，基座上面有個固定孔，基座連接導熱座，導熱座連接散熱器，燈頭上連接著驅動電源，用來控制發光的LED燈珠。

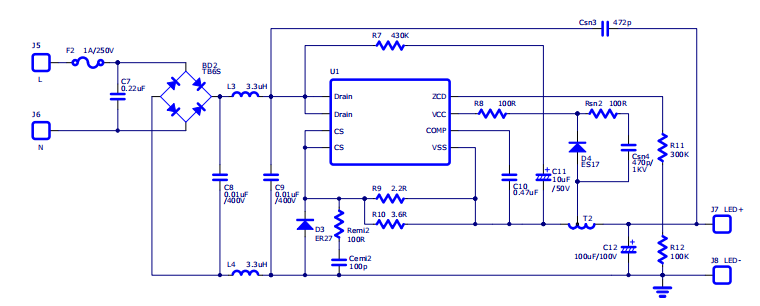

LED球泡燈參考方案

一個球泡中，成本最高的是驅動電源，其設計決定了整燈的質量和使用壽命。一般來說，燈珠是不會壞的，最先出現故障的都是驅動系統。這樣，LED球泡燈的驅動控制板成了整個燈具的關鍵。

臺灣MCU廠家Holtek推出了一款E27 LED球泡燈方案，該MCU芯片集成了一個500V高壓大功率MOS管，并帶有PFC電路。該方案提供了多種保護功能，包括VCC欠壓鎖定(UVLO)、過電流保護(OCP)、輸出LED串開路、短路保護，以及VCC過電壓保護(OVP)等。

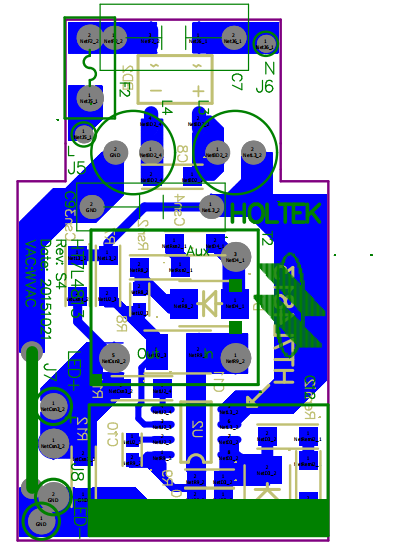

LED球泡燈PCB布線方案

其中，HT7L48XX芯片采用8-pin SOP封裝，為方案在成本和PCB占空等方面提供了很大優勢。與同等功率的競爭方案相比，該方案使用零件少，BOM清單只有25個電子元器件，除了HT7L48XX外，還包括一個整流橋堆，2個二極管，9個電容器，以及電阻器和開關的等。

該方案適用性強，符合市場追求輕巧時尚的需求，能更有效達到節能省電的效果，非常適合居家照明和裝潢用途。
