鋰電池萬能充電器設計方案圖

該設計具有電池極性自動識別電路，免去了以往需要人工轉換極性的操作，使用起來更加方便。

一、電路原理

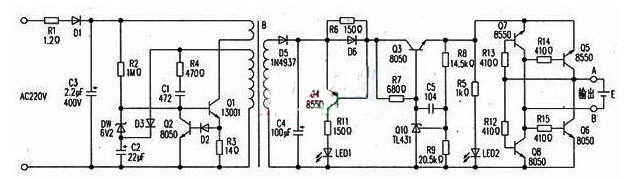

電路如附圖所示：Q1及外圍元件構成自激振蕩器。經變壓器B降壓、D5整流后在C4上得到9.4v的直流電壓。通過R6限流。Q10（TL431）穩壓后。在Q3發射極輸出4.2v電壓供鋰電池充電。其極性自動識別電路由Q5～Q8、R12～R15組成。當A點接電池正極，B點接負極時，Q8因為有R12提供正偏電壓而導通，Q5由R14提供偏壓導通。充電電流由Q5→A點→電池E→B點→Q8的C極形成充電回路。當A點接電池負極，而B接電池正極時充電電流則由Q7→B點→電池E→A點→Q6的C極形成充電回路。從而完成自動識別電池極性的功能。

當有充電電流流過R6時，Q4導通，LED1閃爍發光（LED1為自帶振蕩器的三色發光二極管，能夠隨機變幻出多彩的閃光）。充電完成后Q4因為沒有足夠的導通電壓而截止，LED1熄滅。LED2為電源指示燈。

二、常見故障排除

故障一：電源指示燈不亮。

檢修：測Q1管正常，但b極無偏置電壓；再測R2為開路，更換R2后故障排除。

故障二：電源指示燈不亮。檢修：測Q1已經擊穿，再測R1及R3均已開路。測其他元件正常，更換上述元件后故障排除。
