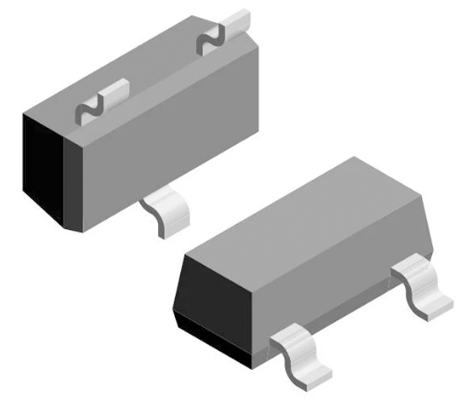

TVS（Transient Voltage Suppressor）瞬態抑制二極管是一種專門用于抑制瞬態高壓沖擊的半導體器件，能夠有效保護敏感電子設備免受電壓瞬變的損害。在現代電子電路中，TVS二極管已廣泛應用于電源、通信、汽車電子以及數據傳輸線路等領域。

一、TVS瞬態抑制二極管的工作原理

TVS二極管的核心原理基于PN結的雪崩擊穿效應。當電路中出現瞬態高壓（如雷擊、靜電放電或電磁脈沖）時，TVS二極管會迅速進入導通狀態，提供低阻抗通路，將多余電流快速泄放到地，以避免后級電路遭受高壓損壞。一旦異常電壓消失，TVS二極管會自動恢復至高阻抗狀態，不影響正常電路運行。

二、TVS二極管的主要工作狀態

1. 正常狀態：當工作電壓低于其額定反向工作電壓（Vrwm）時，TVS二極管呈現高阻態，對電路無干擾。

2. 擊穿狀態：當電壓超過TVS二極管的擊穿電壓（VBR）時，器件迅速由高阻態轉為低阻態，形成泄放通路，將瞬態過電壓分流至地，從而有效保護電路元件免受損害。

3. 恢復狀態：當瞬態沖擊結束后，TVS二極管恢復為高阻抗狀態，電路繼續正常運行。

三、TVS二極管的關鍵參數

選擇合適的TVS二極管需要考慮多個參數，以確保其能夠高效地保護電路，同時不會影響正常工作。

1. 擊穿電壓（VBR）：指TVS二極管在特定測試電流（如1mA）條件下開始發生雪崩擊穿并進入導通狀態的電壓值，該參數決定了器件的啟動保護閾值。

2. 箝位電壓（VC）：指TVS二極管在承受瞬態大電流時，兩端呈現的最高電壓。其數值決定了過壓被限制的程度，通常箝位電壓越低，對后級電路的保護能力越強。

3. 額定工作電壓（Vrwm）：TVS二極管在正常工作狀態下可長期承受的最高電壓。

4. 峰值脈沖電流（IPP）：表示TVS二極管能承受的最大瞬態沖擊電流，通常與器件的功率能力成正比。

5. 反向漏電流（IR）：指TVS二極管在額定工作電壓下的微小電流，反映器件的功耗情況。

6. 結電容（CJ）：影響高速信號傳輸線路的特性，尤其在數據通信和射頻電路中，需要選擇低結電容的TVS二極管。

四、TVS二極管的類型與應用場景

根據工作環境的不同，TVS二極管可分為以下幾種類型：

1. 單向TVS二極管：適用于直流電路，通常以反向偏置方式連接于電路中，在電壓瞬變時提供單向保護。

2. 雙向TVS二極管：適用于交流電路或數據通信線路，可在電壓正負方向都提供保護，防止信號傳輸過程中的瞬態電壓損害。

3. 陣列TVS二極管：用于多通道保護，如USB、HDMI、以太網等高速信號接口，能夠同時保護多個線路，減少布線復雜度。

五、TVS二極管的實際應用示例

示例1：USB接口保護

在計算機和移動設備中，USB接口容易受到靜電放電（ESD）的影響。通過在USB數據線（D+、D-）和電源線（VCC、GND）之間并聯低結電容TVS二極管，可以有效防止瞬態高壓對芯片造成損害，提高設備的穩定性。

示例2：汽車電子電路防護

汽車電子系統需要應對復雜的電磁環境，如點火、電機驅動等產生的瞬態電壓波動。在電源輸入端并聯高功率TVS二極管，可以吸收因負載突變或雷擊造成的電壓尖峰，確保ECU（電子控制單元）等關鍵部件的正常運行。

總結

TVS瞬態抑制二極管作為高效的瞬態電壓保護器件，在防雷、ESD防護、浪涌保護等方面發揮著至關重要的作用。通過理解其工作原理、關鍵參數及應用場景，可以更好地在電路設計中選擇合適的TVS二極管，提高電子設備的可靠性。
