在現代電子設計中，靜電放電（ESD）可能對敏感電路造成嚴重損害，因此在PCB設計階段選擇合適的ESD保護二極管至關重要。合理的器件選型不僅能夠增強電路的可靠性，還能避免因靜電沖擊導致的芯片損壞和系統故障。那么，如何正確選擇ESD保護二極管型號？

一、電氣特性參數解析

在選購ESD保護二極管時，以下關鍵電氣參數是需要重點考量的指標：

1. 反向擊穿電壓（VBR）

反向擊穿電壓是指ESD保護二極管在承受一定電流時發生擊穿的電壓值。一般來說，該值應高于被保護電路的最高工作電壓，以防止二極管在正常工作時導通，影響信號傳輸。例如，對于3.3V的通信接口，VBR應略高于3.3V，以確保其不會在正常工作狀態下誤動作。

2. 工作峰值反向電壓（VRWM）

VRWM是ESD保護二極管長期可承受的最大反向電壓，該值應至少等于或高于被保護信號線的最高工作電壓。例如，如果USB 3.0接口的最大工作電壓為5V，那么所選ESD二極管的VRWM應該不小于5V，以防止二極管在正常情況下導通。

3. 鉗位電壓（VC）

當發生靜電放電時，ESD保護二極管會迅速導通，將過高的電壓限制在安全范圍內，以防止被保護芯片遭受損害。VC值越低，表示其抑制浪涌電壓的能力越強，有助于降低瞬態電壓沖擊。因此，在選型時，應確保VC低于芯片的最高耐受電壓，以增強防護效果并避免電路受損。

4. 動態電阻（RDYN）

動態電阻決定了二極管在浪涌電流下的壓降變化情況。較低的動態電阻意味著ESD二極管在承受相同ESD沖擊時產生的電壓更低，能夠更有效地分流靜電電流，從而增強保護效果。例如，在IEC 61000-4-2 8kV人體模型測試下，低動態電阻的ESD二極管往往能提供更優的鉗位能力。

5. 結電容（CT）

對于高速信號傳輸接口（如HDMI、USB 3.1、PCIe等），結電容是一個關鍵因素。過高的結電容會影響信號完整性，導致數據傳輸速率下降或信號畸變。因此，在高速應用中，應優先選擇低結電容（如<0.5pF）的ESD保護二極管，以減少對信號質量的影響。

二、應用需求分析

選擇ESD保護二極管時，除了電氣特性參數，還需要根據具體應用場景進行綜合考慮：

1. 保護目標

不同的電子設備或接口對ESD防護要求不同。例如，USB、HDMI等高速接口需要低結電容的ESD二極管，而GPIO、按鍵等低速信號則可選用普通ESD二極管。在給不同類型的電子元件提供保護時，應根據其工作電壓、速率和ESD敏感度進行匹配。

2. 工作環境

ESD的影響因環境而異，如高溫、潮濕、強電磁干擾環境等可能會影響ESD保護二極管的穩定性。因此，在極端環境中使用時，建議選擇高可靠性、寬溫度范圍（如-40℃至+125℃）的ESD二極管，以確保長期穩定運行。

3. 封裝形式

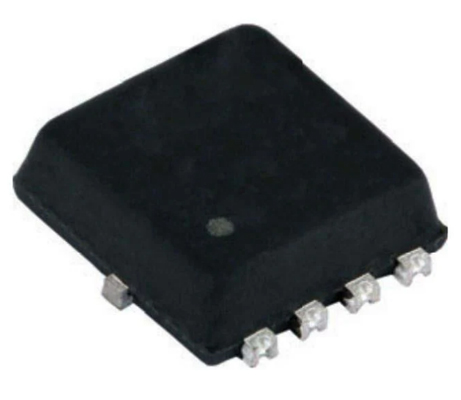

ESD保護二極管的封裝形式直接影響其布局和PCB設計。常見封裝形式包括SOT-23、SOD-523、DFN、SOT-553等。對于空間受限的應用，如智能手機、可穿戴設備，優先選擇小型化封裝的ESD二極管，以優化PCB設計空間。

三、如何篩選合適的ESD保護二極管型號

市場上的ESD保護二極管種類繁多，如何高效篩選最適合的型號？以下步驟可作為選型指南：

1. 參考產品規格書

不同廠商的ESD二極管可能在性能上存在細微差別，因此，在選型前需仔細查閱產品規格書，關注核心參數（如VBR、VC、CT等）。

2. 實際測試驗證

實驗室測試能有效評估ESD保護器件的真實防護能力。例如，使用IEC 61000-4-2標準進行靜電放電實驗，模擬實際使用環境，驗證二極管的鉗位能力和響應速度。

3. 供應鏈與品牌選擇

為了確保長期供貨和產品質量，建議選擇知名品牌的ESD保護二極管，如Nexperia、Littelfuse、ON Semiconductor、STMicroelectronics等。這些廠商提供的ESD二極管通常具有較好的穩定性，并符合國際標準。

總結

選擇合適的ESD保護二極管型號需要綜合考慮電氣特性、應用需求、封裝形式以及供應鏈穩定性等多個因素。對于高速信號，應重點關注低結電容，而對于高靜電敏感場合，應選擇低鉗位電壓、低動態電阻的型號。此外，結合規格書和實驗測試，可以更精準地篩選出符合實際需求的ESD保護方案。通過科學選型，可以有效提升電子產品的抗靜電能力，增強系統的穩定性和可靠性。
