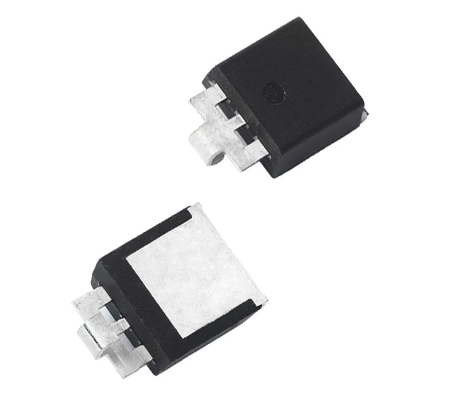

ESD保護二極管是一種常見的電子元件，主要用于抑制靜電放電（ESD）和瞬態過電壓，防止敏感電路受損。在電子設備維護和檢測過程中，正確測量其工作狀態并判斷極性，有助于保障電路的正常運行。

一、ESD保護二極管的測量方法

在測量ESD保護二極管時，通常使用數字萬用表（DMM）進行檢測，具體步驟如下：

1. 準備測量工具

需要一臺帶有二極管測試功能的數字萬用表，以及一對測試引線。

2. 確保電路斷電

在測量前，務必切斷設備電源，確保電路處于無電狀態。此外，還需釋放可能殘留的電荷，以避免測試數據偏差或損壞元件。

3. 找到ESD保護二極管的位置

根據電路板的布局或設備手冊，找到ESD保護二極管所在的位置。這通常需要仔細觀察PCB上的標識，或者參考電路圖進行查找。

4. 設置萬用表

將數字萬用表調整到二極管測試模式（通常是一個箭頭和豎線的符號），該模式可以測量二極管的導通特性。

5. 進行正向測試

將萬用表的紅色（正極）測試引線接觸ESD保護二極管的陽極（正極），黑色（負極）測試引線接觸陰極（負極）。如果二極管正常，萬用表應顯示一個低電壓值（通常為0.2V到0.7V，具體取決于二極管的類型）。

6. 進行反向測試

將測試引線反向連接，即紅色（正極）測試引線接觸二極管的陰極，黑色（負極）測試引線接觸二極管的陽極。此時，如果二極管完好，萬用表應顯示無窮大或“OL”（開路），表明二極管處于截止狀態。

7. 觀察測試結果

- 如果二極管正向導通、反向截止，則說明二極管正常。

- 如果在正向測試時顯示過高電壓（遠高于正常值）或反向測試時仍然導通（低電阻），說明二極管可能損壞，需要更換。

二、ESD保護二極管的極性判斷

ESD保護二極管通常具有明確的極性，正確連接極性才能有效工作。以下是判斷極性的方法：

1. 觀察外殼標識

ESD保護二極管通常在其封裝上標有極性標識，如陰極（負極）端通常帶有一條白色或黑色的標記線。在SOT-23、SOD-323等封裝類型中，也可以通過引腳排列查找極性。

2. 使用萬用表檢測極性

按照前述測量方法進行正、反向測試，能夠快速判斷二極管的陽極和陰極。

3. 參考電路板絲印

在PCB電路板上，ESD保護二極管的極性通常會在元件位置標注，如“+”表示陽極，“-”表示陰極，或者通過電路符號指示連接方式。

4. 查閱數據手冊

如果無法直接判斷二極管的極性，可以查閱其數據手冊，獲取詳細的引腳定義及安裝方向。

三、測量ESD保護二極管的注意事項

1. 確保測試環境無靜電干擾

由于ESD保護二極管對靜電敏感，在測量過程中應避免使用可能產生靜電的材料，如塑料制品、合成纖維衣物等，以防止誤測。

2. 避免在帶電電路中測量

直接在工作電路中測試二極管可能導致誤判，建議先拆下二極管進行單獨測量，以獲得準確結果。

3. 檢測時注意接觸良好

測試引線接觸不良會導致讀數異常，因此在測量時應確保探針與二極管引腳之間的接觸穩定。

4. 考慮二極管的電容效應

ESD保護二極管自帶寄生電容，可能對高頻電路的信號完整性產生影響。在高頻環境下測試時，建議使用專業儀器進行精準測量。

總結

ESD保護二極管的測量和極性判斷是電子維修和電路設計中重要的技能。通過合理使用數字萬用表，結合外觀標識、電路板絲印和數據手冊信息，可以準確測量二極管的工作狀態，并正確判斷其極性。掌握這些技巧，不僅能有效檢測ESD保護二極管的好壞，還能在電路設計和維修過程中提供可靠的技術支持，確保電子設備的穩定性和可靠性。
