在現代電子設備設計中，靜電放電（ESD，Electrostatic Discharge）是一個不容忽視的問題。如果沒有適當的防護措施，靜電放電可能會損壞精密的電子元件，導致設備性能下降，甚至完全失效。為了應對這一挑戰，ESD保護電路成為電子產品設計中的重要組成部分。而在眾多ESD防護方案中，正向二極管因其獨特的特性被廣泛應用。那么，為什么ESD保護電路會選擇正向二極管？它的工作原理是什么？

一、靜電放電對電子設備的影響

靜電放電是指兩個不同電勢的物體之間發生的短暫高電壓釋放現象。它可以來源于人體接觸、摩擦、電磁干擾等，在電子產品的使用環境中極為常見。例如，當用戶在干燥環境下觸摸手機或筆記本電腦的USB接口時，可能會產生高達幾千伏甚至上萬伏的靜電電壓。

對于微電子設備而言，即使是幾百伏的靜電也可能對內部的集成電路造成破壞。尤其是MOSFET、CMOS等器件，由于柵極氧化層極薄，承受靜電的能力有限，很容易被擊穿。因此，在電路設計中，ESD保護電路的作用就是防止這些靜電能量進入敏感區域，保護關鍵元器件的安全。

二、正向二極管在ESD保護中的作用

在ESD防護電路中，常見的元件包括瞬態電壓抑制二極管（TVS）、齊納二極管、電阻、電容等，而正向二極管也被廣泛應用。正向二極管的基本特性是：當正向偏置時，它能夠低電阻導通；而在反向偏置狀態下，它幾乎不導通，僅有極小的漏電流。

為什么選擇正向二極管？

1. 快速響應ESD事件

靜電放電通常發生在納秒級時間范圍內，傳統的保護元件可能無法及時響應。而正向二極管的導通時間極短，能夠在ESD事件發生的瞬間迅速提供低阻抗通路，將靜電能量引導到地，從而避免電子元件承受過高電壓。

2. 低正向壓降，減少功耗

正向二極管在導通時具有較低的正向電壓降，一般在0.3V~0.7V（具體數值取決于二極管的材料，如硅或肖特基二極管）。這意味著在正常工作狀態下，它不會對電路的信號傳輸造成干擾，同時也不會引入額外的功耗。

3. 高耐壓能力

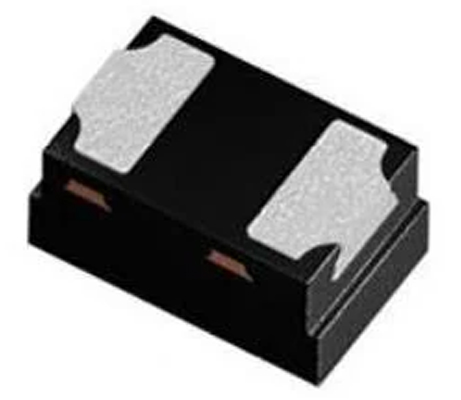

許多正向二極管可承受較高的浪涌電流，即使面對高電壓靜電沖擊也能有效保護電路。例如，某些專用ESD保護二極管的瞬態電流耐受能力可達到數安培級別，使其適用于USB、HDMI、音頻接口等高速信號線路。

4. 反向阻斷，避免干擾

在沒有ESD事件時，正向二極管處于反向偏置狀態，幾乎不導通，因此不會影響電路的正常工作，也不會影響數據傳輸信號的完整性。

三、正向二極管的工作原理

當ESD事件發生時，設備接口或敏感電子元件可能會瞬間承受極高的靜電電壓。如果沒有適當的防護，靜電能量可能會通過內部電路路徑進入關鍵元件，造成損壞。而正向二極管的作用就是在這一瞬間迅速導通，為靜電能量提供一條低阻抗通道，將電荷引導至地，從而降低電子元件承受的電壓，避免損害。

具體而言，其工作過程如下：

1. 正常工作狀態

在沒有靜電放電的情況下，正向二極管處于反向偏置模式，不影響電路的正常運作。

2. ESD事件發生

當靜電電荷通過輸入端進入電路時，電壓瞬間升高。此時，正向二極管的正向導通電壓被突破，迅速導通，使靜電能量通過二極管泄放到地。

3. 恢復穩定

靜電沖擊結束后，電路電位回歸正常，正向二極管重新進入反向阻斷狀態，不再導通，維持電路的正常工作。

四、正向二極管在ESD保護電路中的應用

由于正向二極管具備快速響應、低功耗、高可靠性的特點，它被廣泛用于各種電子設備的ESD保護，常見的應用包括：

- 高速數據傳輸接口：如USB 3.0/3.1/4.0、HDMI、DisplayPort等，這些接口對信號完整性要求較高，正向二極管能有效保護數據線路免受靜電干擾。

- 無線通信設備：如Wi-Fi模塊、藍牙設備、RF天線接口等，ESD保護可以避免射頻信號失真，提高設備穩定性。

- 微控制器和傳感器：正向二極管可用于保護MCU（Microcontroller Unit）以及各類精密傳感器，防止靜電破壞器件的輸入端口。

五、ESD保護電路的優化設計

為了提升ESD保護電路的性能，設計時需要考慮以下幾點：

1. 正確選型

根據應用需求選擇合適的正向二極管，如硅二極管或肖特基二極管，并關注其正向壓降、最大承受電流及反向漏電流等參數。

2. 優化PCB布局

正向二極管應盡可能靠近被保護的電子元件，以減少寄生電感和寄生電容對保護效果的影響。

3. 并聯多顆二極管

在高功率應用中，可采用多個正向二極管并聯，以增強承受能力，提高保護效果。

六、未來發展趨勢

隨著電子產品的小型化、集成化發展，ESD防護技術也在不斷升級。除了正向二極管，TVS（瞬態電壓抑制二極管）、GDT（氣體放電管）等新型ESD保護器件也在被廣泛應用。此外，納米材料和先進半導體工藝的發展，使得新型低功耗、高效能的ESD保護元件不斷涌現，進一步提升了電子設備的防護能力。

結論

正向二極管因其快速響應、低功耗、高耐壓等優勢，成為ESD保護電路中不可或缺的關鍵元件。通過合理的選型和優化設計，正向二極管能夠有效降低靜電放電對電子設備的損害，延長設備壽命，提高系統穩定性。在未來，隨著電子技術的進步，ESD保護方案也將不斷創新，為電子設備提供更高效、更可靠的靜電防護能力。
