可控硅整流自動恒流充電器圖

該充電器除可為各種鎳鎘電池充電外，也可為干電池充電。其充電電流可調。充電終止電壓由RP1預先確定。

工作原理

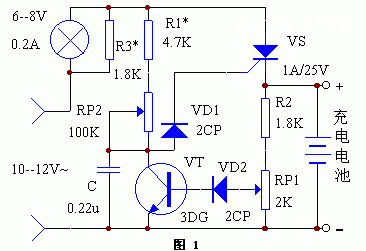

電路原理見圖1（點擊下載原理圖）。開始充電時，電池組兩端電壓較低，不足以使晶體管VT導通。由RC組成的移相電路給可控硅提供觸發電流。移相角度由RP2決定。負半周時可控硅截止。因此可控硅以可控半波整流方式經電池組充電。調整RP2即可調整充電電流，最大充電電流由R1既定。指示燈串在電路中以指示充電情況和充電電流的大小。R3用以調節指示燈的亮度。當電池組電壓慢慢升高，快到預定值時，三極管開始導通，可控硅的導通角減小，充電電流下降，直至完全截止，這樣充電自動停止，并使電池組保持在預定電壓上。因為當電壓下降時，晶體管又趨向截止，可控硅重新啟動，不過此時導通角很小，電流出很小，對充電電池有保護作用，防止過充。

元器件選擇與制作

元器件清單見下表。

編　號 名　稱 型　號 數　量

R1 電阻 4.7K（需調整） 1

R2 電阻 1.8K 1

R3 電阻 根據指示燈選用 1

RP1 電位器 100K 1

RP2 電位器 2K 1

C 滌綸電容 0.22u 1

VD1、VD2 晶體二極管 2CP類 2

VT 晶體三極管 3DG類 1

VS 單向可控硅 1A/25V 1

元器件連接完成，檢查無誤，即可進行調整。調整時，將電流表串在輸入回路中，先將R3短路，RP2旋至阻值最小處，調整R1，使電流表指示為所需最大充電電流，這樣R1就確定了。然后去掉短路線，調整R3使指示燈稍有一點亮度作指示即可。旋動RP2，在其刻度上標定電流數值（與串在回路上的電流表對應）。最后標定RP1。找一個輸出可變的穩壓電源或電池組，正負極分別與充電端相接，調整RP1指示燈滅，則為預定電壓值。在RP1的刻度上分別標上3.0V、4.5V、6V等即可。
