可控硅電源是一種靜止變頻裝置，利用可控硅元件將工頻三相交流電源變換成中頻單相交流電源，可控硅電源出現使得對弧焊電源輸出功率的控制向前邁進了一大步，加上其強大的輸出功率，使得它在國際國內都得到大量使用。

目錄

1.什么是可控硅電源

2.可控硅電源工作原理

1.什么是可控硅電源

 可控硅電源作為目前最實用的電源類型，可控硅電源具有較多應用優勢和特點。可控硅電源采用的串聯諧振，即電壓型諧振頻率跟蹤。因此效率較高、功率因數較高。所以有明顯的節電效果，加熱每噸棒料用電 341 度。

可控硅電源前級不可控全橋整流，不會在整流段引起波形的變形，沒有關斷角的削波現象，并且用大電容濾波，因此諧波數小對電網的干擾小。

2.可控硅電源工作原理

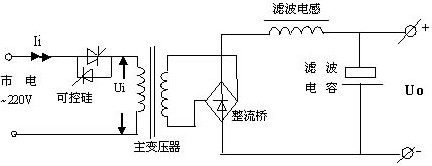

可控硅電源的電路結構如下：

通俗的說，可控硅是一個控制電壓的器件，由于可控硅的導通角是可以用電路來控制的，固此隨著輸出電壓 Uo 的大小變化，可控硅的導通角也隨著變化。加在主變壓器初級的電壓 Ui 也隨之變化。

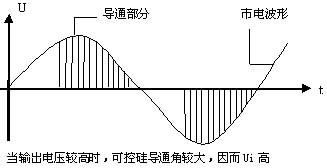

也就是~220V 市電經可控硅控制后只有一部分加在主變壓器的初級。當輸出電壓 Uo 較高時，可控硅導通角較大，大部分市電電壓被可控硅“放過來了”（如上圖所示），因而加在變壓器初級的電壓，即 Ui 較高，這當然經整流濾波后輸出電壓也就比較高了。

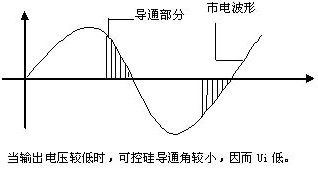

而當輸出電壓 Uo 很低時，可控硅導通角很小，絕大部分市電電壓被可控硅“卡斷了”（如下圖所示），只讓很低的電壓加在變壓器初級，即 Ui 很低，這當然經整流濾波后輸出電壓也就很低了。
