純電阻電路就是除電源外，只有電阻元件的電路，或有電感和電容元件，但它們對電路的影響可忽略。電壓與電流同頻且同相位。電阻將從電源獲得的能量全部轉變成內能，這種電路就叫做純電阻電路。 基本上，只要電能除了轉化為內能以外沒有其他能的轉化，此電路為純電阻電路。

目錄

1.純電阻電路是什么意思

2.純電阻電路舉例

3.純電阻電路功率公式

1.純電阻電路是什么意思

準確來說，歐姆定律全部式子在焦耳定律中的所有變形式(如Q=I²Rt=U²/R*t Q=W=Pt=UIt等)都能在純電阻電路中使用。

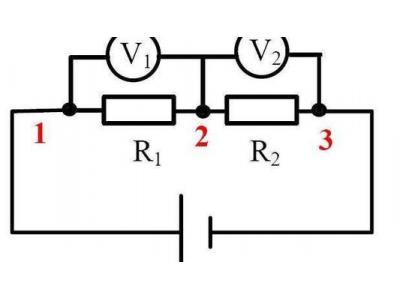

純電阻電路是指電路中只含有電阻元件的電路。

在純電阻電路中，歐姆定律和焦耳定律均成立。

注:　焦耳定律原式Q=I²R*t可在幾乎任何電路中使用。

事例

電動機，電風扇等，除了發熱以外，還對外做功，所以這些是非純電阻電路。白熾燈把90%以上的電能都轉化為熱能，只有很少轉化為光能。所以，在中學電學計算中，白熾燈也近似看做純電阻。而節能燈則大部分能量轉換成了光能所以節能燈屬于非純電阻電路。這也是為什么白熾燈遠比節能燈耗電的原因（節能燈幾乎將電能全部轉化為了光能）。

只要符合歐姆定律的不管它將能量轉化成什么能，動能也好，化學能也好，光能也好。只要電流相位和電源一致，符合歐姆定律就可以看做是純電阻電路。因為在計算和分析上可以這么去做。當然，在有電動機存在的電路，部分電能被轉化成動能，經電容補償后可以使相位平衡，功率因數可以為1，但是在分析的時候卻不能把他們看成純電阻電路，電壓電流和電阻的關系不對。凡是存在其他能量轉化的，基本上都不是只有電阻性負載存在，計算阻值和電壓電流關系的時候就不能看做純電阻電路。

2.純電阻電路舉例

高中會學到電路中的幾種基本元件：電阻，電感，電容。

在高中范圍內接觸的電路定量計算的問題中，典型的非純電阻電路：發電機，變壓器。他們都是利用電磁感應工作的，雖然也有電阻，但同時也有電感，所以不是純電阻電路，不能用歐姆定律計算。

至于說自由電荷在導體中定向移動的阻力，可以這樣理解：

金屬導體是由電子和相應正粒子點陣組成的，其中電子大多可以自由移動，故被稱作自由電子；而正粒子幾乎不動，成晶體點陣排列而組成晶格。自由電子在導體中定向移動的時候與正粒子晶格頻繁碰撞，從而減速，其作用相當于受到與運動方向相反的阻力，這也就是電阻率的微觀解釋。

由上述分析不難看出，當自由電子定向移動的速度增大時，和正粒子晶格碰撞將更加頻繁，也就是宏觀上表現為阻力更大。

線性元件，是指I~U曲線為直線的元件，即所謂線性。而I~U曲線為直線意味著什么，其實就是電阻R不隨電壓U變化，即電阻恒值。所以只要電阻變的都是非線性元件。不光是純金屬，半導體，乃至一般的導體，它們的電阻都會隨電壓U變化，所以都是非線性元件。只不過在一般情況下，導體電阻在我們所考慮的問題中變化不大時，大家習慣上把它當作線性元件來處理，即近似看作電阻為恒值，并且在很多情況下這樣的近似是非常好用又非常合理的。

3.純電阻電路功率公式

電路中電流的瞬時值為：i=u/R=（Um/R）sinωt

電流的最大值為：Im = Um/R

將等式兩邊除以√2，則得有效值為：I=U/R

純電阻電路中的瞬時功率p是個不斷變化的值，不便計算。通常用有功功率（平均功率）P表示純電阻負載在單位時間內實際消耗的電能，其表達式為：P=UI=I2R=U2/R

式中，P為有功功率（平均功率）（W）；R為負載電阻值（Ω）；U為負載電阻兩端的有效電壓（V）；I為流過負載的有效電流（A）。
