可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件，一般由兩可控硅反向連接而成。它的功用不僅是整流，還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電等等。可控硅和其它半導體器件一樣，其有體積小、效率高、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

可控硅（又叫晶閘管）T在工作過程中，它的陽極A和陰極K與電源和負載連接，組成可控硅的主電路，可控硅的門極G和陰極K與控制可控硅的裝置連接，組成可控硅的控制電路。

雙向可控硅屬于NPNPN五層器件，三個電極分別是T1、T2、G。因該器件可以雙向導通，故除門極G以外的兩個電極統稱為主端子，用T1、T2。表示，不再劃分成陽極或陰極。其特點是，當G極和T2極相對于T1，的電壓均為正時，T2是陽極，T1是陰極。反之，當G極和T2極相對于T1的電壓均為負時，T1變成陽極，T2為陰極。雙向晶閘管的伏安特性由于正、反向特性曲線具有對稱性，所以它可在任何一個方向導通。

從可控硅的內部分析工作過程：

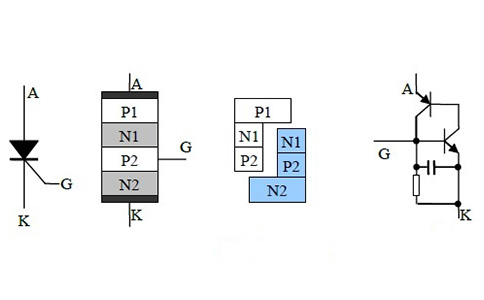

可控硅是四層三端器件，它有J1、J2、J3三個PN結，可以把它中間的NP分成兩部分，構成一個PNP型三極管和一個NPN型三極管的復合管。

當可控硅承受正向陽極電壓時，為使晶閘管導通，必須使承受反向電壓的PN結J2失去阻擋作用。圖2中每個晶體管的集電極電流同時就是另一個晶體管的基極電流。因此，兩個互相復合的晶體管電路，當有足夠的門極電流Ig流入時，就會形成強烈的正反饋，造成兩晶體管飽和導通，晶體管飽和導通。

設PNP管和NPN管的集電極電流相應為Ic1和Ic2;發射極電流相應為Ia和Ik;電流放大系數相應為a1=Ic1/Ia和a2=Ic2/Ik，設流過J2結的反相漏電電流為Ic0,

可控硅的陽極電流等于兩管的集電極電流和漏電流的總和：

Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0

若門極電流為Ig,則可控硅陰極電流為Ik=Ia+Ig

從而可以得出可控硅陽極電流為:I=(Ic0+Iga2)/(1-(a1+a2)) (1-1)

硅PNP管和硅NPN管相應的電流放大系數a1和a2隨其發射極電流的改變而急劇變化如圖三所示。

當可控硅承受正向陽極電壓，而門極未受電壓的情況下，式(1-1)中，Ig=0,(a1+a2)很小，故可控硅的陽極電流Ia≈Ic0 晶閘關處于正向阻斷狀態。當晶閘管在正向陽極電壓下，從門極G流入電流Ig,由于足夠大的Ig流經NPN管的發射結，從而提高起點流放大系數a2,產生足夠大的極電極電流Ic2流過PNP管的發射結，并提高了PNP管的電流放大系數a1,產生更大的極電極電流Ic1流經NPN管的發射結。這樣強烈的正反饋過程迅速進行。從圖3，當a1和a2隨發射極電流增加而(a1+a2)≈1時，式(1-1)中的分母1-(a1+a2)≈0,因此提高了晶閘管的陽極電流Ia.這時，流過晶閘管的電流完全由主回路的電壓和回路電阻決定。可控硅已處于正向導通狀態。

式(1-1)中，在可控硅導通后，1-(a1+a2)≈0,即使此時門極電流Ig=0，晶閘管仍能保持原來的陽極電流Ia而繼續導通。可控硅在導通后，門極已失去作用。

在可控硅導通后，如果不斷的減小電源電壓或增大回路電阻，使陽極電流Ia減小到維持電流IH以下時，由于a1和a1迅速下降，當1-(a1+a2)≈0時，可控硅恢復阻斷狀態。
