壹芯微作為國內專業生產快恢復二極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,快恢復二極管TO-220封裝尺寸,請看下方

TO-220封裝是一種快恢復二極管常采用的一種直插式的封裝形式。其中，TO英文是 Transistor Outline的縮寫。通常，TO-220為單排直插，一般可以引出3個、5個或7個腳。常見的TO-220封裝有TO-220、TO-220F、TO-220AB、TO-220AC、TO-220D等。

  TO-220全包（即塑封)和半包（即鐵封）產品可以滿足大功率二極管、三極管、MOS管和小規模IC的使用需求，采用帶散熱片的設計，增加了期間的散熱通道，均衡了電路的熱特性。其中全包產品可以實現散熱片和外部的電器絕緣，半包產品的散熱效果則更好，兩種外形的選擇可以滿足電路靈活設計和使用條件的不同需求。

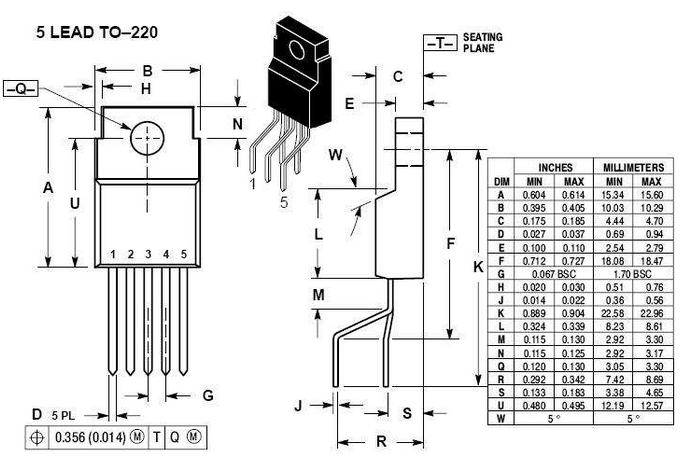

  TO-220封裝結構圖與尺寸
TO-220封裝尺寸 引腳
TO-220AB封裝尺寸



快恢復二極管TO-220系列的區別

  TO-220與TO-220F外型基本相同，都是2.54mm腳距的3腳單列直插封裝。
  TO-220F是全塑封裝，上到散熱器上不必加絕緣墊。
  TO-220帶金屬片與中間腳相連的，如裝散熱器的話要加絕緣墊。
  TO-220AC表示的單管，只有兩個腳，里面只有一個芯片。
  TO-220AB是雙管，里面兩個芯片，共陰方式連接，有兩個腳。
  TO-220幾種封裝性能對比
  TO-220的散熱部分：9.9×15.7，散熱金屬部分兩側有明顯缺耳；TO-220AB的散熱部分：10.4×15.0，散熱金屬部分兩側沒有明顯缺耳。TO-220和TO-220F兩個封裝的Pd不同，源于兩種封裝的Rjc不同所致，Tj一般是到150℃，我覺得Tj=Tc+Pd*Rjc，其中，Tc是離晶圓最近的結構外殼的溫度，Pd是快恢復二極管上承載的功耗，Rjc是Juction to case的熱阻。TO-220的Rjc小于TO-220的Rjc，TO-220封裝的散熱要優于TO-220F封裝的散熱。反之220F的絕緣好些，220的效率相對來講會稍大點，但是差異并不是特別明顯。
