開關模式電源基礎知識圖解

開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。

開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備，例如個人電腦，而開關電源就進行兩者之間電壓及電流的轉換。

開關電源不同于線性電源，開關電源利用的切換晶體管多半是在全開模式（飽和區）及全閉模式（截止區）之間切換，這兩個模式都有低耗散的特點，切換之間的轉換會有較高的耗散，但時間很短，因此比較節省能源，產生廢熱較少。理想上，開關電源本身是不會消耗電能的。電壓穩壓是透過調整晶體管導通及斷路的時間來達到。相反的，線性電源在產生輸出電壓的過程中，晶體管工作在放大區，本身也會消耗電能。開關電源的高轉換效率是其一大優點，而且因為開關電源工作頻率高，可以使用小尺寸、輕重量的變壓器，因此開關電源也會比線性電源的尺寸要小，重量也會比較輕。

若電源的高效率、體積及重量是考慮重點時，開關電源比線性電源要好。不過開關電源比較復雜，內部晶體管會頻繁切換，若切換電流尚加以處理，可能會產生噪聲及電磁干擾影響其他設備，而且若開關電源沒有特別設計，其電源功率因數可能不高。

主要用途

開關電源產品廣泛應用于工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。

主要類型

現代開關電源有兩種：一種是直流開關電源；另一種是交流開關電源。這里主要介紹的只是直流開關電源，其功能是將電能質量較差的原生態電源（粗電），如市電電源或蓄電池電源，轉換成滿足設備要求的質量較高的直流電壓（精電）。直流開關電源的核心是DC/DC轉換器。因此直流開關電源的分類是依賴DC/DC轉換器分類的。也就是說，直流開關電源的分類與DC/DC轉換器的分類是基本相同的，DC/DC轉換器的分類基本上就是直 流開關電源的分類。

直流DC/DC轉換器按輸入與輸出之間是否有電氣隔離可以分為兩類：一類是有隔離的稱為隔離式DC/DC轉換器；另一類是沒有隔離的稱為非隔離 式DC/DC轉換器。

隔離式DC/DC轉換器也可以按有源功率器件的個數來分類。單管的DC/DC轉換器有正激式（Forward）和反激式（Flyback）兩種。雙管DC/DC轉換器 有雙管正激式（DoubleTransistor Forward Converter），雙管反激式（Double Transistor Flyback Converter）、推挽式（Push-Pull Converter） 和半橋式（Half-Bridge Converter）四種。四管DC/DC轉換器就是全橋DC/DC轉換器（Full-Bridge Converter）。

非隔離式DC/DC轉換器，按有源功率器件的個數，可以分為單管、雙管和四管三類。單管DC/DC轉換器共有六種，即降壓式（Buck）DC/DC轉換器 ，升壓式（Boost）DC/DC轉換器、升壓降壓式（Buck Boost）DC/DC轉換器、Cuk DC/DC轉換器、Zeta DC/DC轉換器和SEPIC DC/DC轉換器。在這六種 單管DC/DC轉換器中，Buck和Boost式DC/DC轉換器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC轉換器是從中派生出來的。雙管DC/DC轉換 器有雙管串接的升壓式（Buck-Boost）DC/DC轉換器。四管DC/DC轉換器常用的是全橋DC/DC轉換器（Full-Bridge Converter）。

隔離式DC/DC轉換器在實現輸出與輸入電氣隔離時，通常采用變壓器來實現，由于變壓器具有變壓的功能，所以有利于擴大轉換器的輸出應用 范圍，也便于實現不同電壓的多路輸出，或相同電壓的多種輸出。

在功率開關管的電壓和電流定額相同時，轉換器的輸出功率通常與所用開關管的數量成正比。所以開關管數越多，DC/DC轉換器的輸出功率越大，四管式比兩管式輸出功率大一倍，單管式輸出功率只有四管式的1/4。

非隔離式轉換器與隔離式轉換器的組合，可以得到單個轉換器所不具備的一些特性。

按能量的傳輸來分，DC/DC轉換器有單向傳輸和雙向傳輸兩種。具有雙向傳輸功能的DC/DC轉換器，既可以從電源側向負載側傳輸功率，也可 以從負載側向電源側傳輸功率。

DC/DC轉換器也可以分為自激式和他控式。借助轉換器本身的正反饋信號實現開關管自持周期性開關的轉換器，叫做自激式轉換器，如洛耶爾 （Royer）轉換器就是一種典型的推挽自激式轉換器。他控式DC/DC轉換器中的開關器件控制信號，是由外部專門的控制電路產生的。

按照開關管的開關條件，DC/DC轉換器又可以分為硬開關（Hard Switching）和軟開關（Soft Switching）兩種。

硬開關DC/DC轉換器的開關器件 是在承受電壓或流過電流的情況下，開通或關斷電路的，因此在開通或關斷過程中將會產生較大的交疊損耗，即所謂的開關損耗（Switching loss）。當轉換器的工作狀態一定時開關損耗也是一定的，而且開關頻率越高，開關損耗越大，同時在開關過程中還會激起電路分布電感和寄生 電容的振蕩，帶來附加損耗，因此，硬開關DC/DC轉換器的開關頻率不能太高。

軟開關DC/DC轉換器的開關管，在開通或關斷過程中，或是加于 其上的電壓為零，即零電壓開關（Zero-Voltage-Switching，ZVS），或是通過開關管的電流為零，即零電流開關（Zero-Current·Switching，ZCS）。這種軟開關方式可以顯著地減小開關損耗，以及開關過程中激起的振蕩，使開關頻率可以大幅度提高，為轉換器的小型化和模塊化創造 了條件。

功率場效應管（MOSFET）是應用較多的開關器件，它有較高的開關速度，但同時也有較大的寄生電容。它關斷時，在外電壓的作用下， 其寄生電容充滿電，如果在其開通前不將這一部分電荷放掉，則將消耗于器件內部，這就是容性開通損耗。為了減小或消除這種損耗，功率場 效應管宜采用零電壓開通方式（ZVS）。

絕緣柵雙極性晶體管（Insulated Gate Bipolar tansistor，IGBT）是一種復合開關器件，關斷時的電流拖 尾會導致較大的關斷損耗，如果在關斷前使流過它的電流降到零，則可以顯著地降低開關損耗，因此IGBT宜采用零電流（ZCS）關斷方式。IGBT在 零電壓條件下關斷，同樣也能減小關斷損耗，但是MOSFET在零電流條件下開通時，并不能減小容性開通損耗。

諧振轉換器（ResonantConverter ，RC）、準諧振轉換器（Qunsi-Tesonant Converter，QRC）、多諧振轉換器（Multi-ResonantConverter，MRC）、零電壓開關PWM轉換器（ZVS PWM Converter）、零電流開關PWM轉換器（ZCS PWM Converter）、零電壓轉換（Zero-Voltage-Transition，ZVT）PWM轉換器和零電流轉換（Zero- Voltage-Transition，ZVT）PWM轉換器等，均屬于軟開關直流轉換器。電力電子開關器件和零開關轉換器技術的發展，促使了高頻開關電源的發展。

基本組成

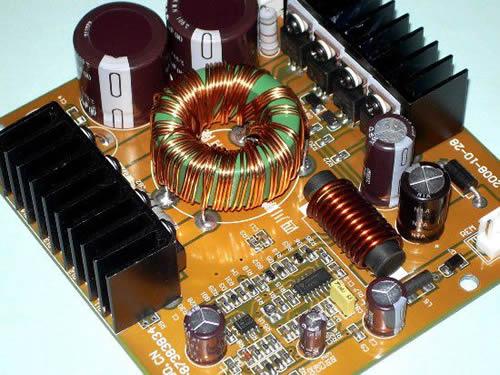

開關電源大致由主電路、控制電路、檢測電路、輔助電源四大部份組成。

1、主電路

沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。

輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。

整流與濾波：將電網交流電源直接整流為較平滑的直流電。

逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分。

輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

2、控制電路

一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。

3、檢測電路

提供保護電路中正在運行中各種參數和各種儀表數據。

4、輔助電源

實現電源的軟件（遠程）啟動，為保護電路和控制電路（PWM等芯片）工作供電。

主要分類

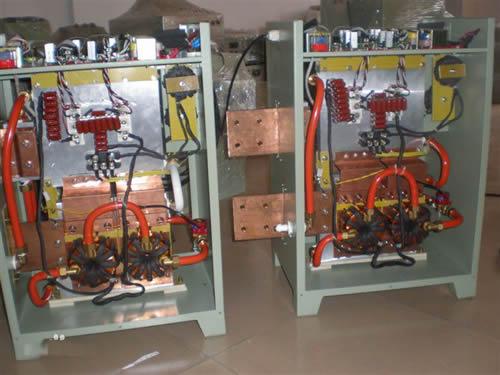

人們在開關電源技術領域是邊開發相關電力電子器件，邊開發開關變頻技術，兩者相互促進推動著開關電源每年以超過兩位數字的增長率向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。開關電源可分為AC/DC和DC/DC兩大類。

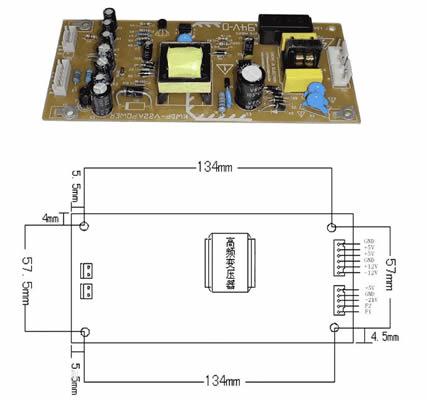

微型低功率開關電源

開關電源正在走向大眾化，微型化。開關電源將逐步取代變壓器在生活中的所有應用，低功率微型開關電源的應用要首先體現在，數顯表、智能電表、手機充電器等方面。現階段國家在大力推廣智能電網建設，對電能表的要求大幅提高，開關電源將逐步取代變壓器在電能表上面的應用。

反轉式串聯開關電源

反轉式串聯開關電源與一般串聯式開關電源的區別是，這種反轉式串聯開關電源輸出的電壓是負電壓，正好與一般串聯式開關電源輸出的正電壓極性相反；并且由于儲能電感L只在開關K關斷時才向負載輸出電流，因此，在相同條件下，反轉式串聯開關電源輸出的電流比串聯式開關電源輸出的電流小一倍。

工作原理

開關電源的工作過程相當容易理解，在線性電源中，讓功率晶體管工作在線性模式，與線性電源不同的是，PWM開關電源是讓功率晶體管工作在導通和關斷的狀態，在這兩種狀態中，加在功率晶體管上的伏-安乘積是很小的（在導通時，電壓低，電流大；關斷時，電壓高，電流小）/功率器件上的伏安乘積就是功率半導體器件上所產生的損耗。

與線性電源相比，PWM開關電源更為有效的工作過程是通過“斬波”，即把輸入的直流電壓斬成幅值等于輸入電壓幅值的脈沖電壓來實現的。脈沖的占空比由開關電源的控制器來調節。一旦輸入電壓被斬成交流方波，其幅值就可以通過變壓器來升高或降低。通過增加變壓器的二次繞組數就可以增加輸出的電壓值。最后這些交流波形經過整流濾波后就得到直流輸出電壓。

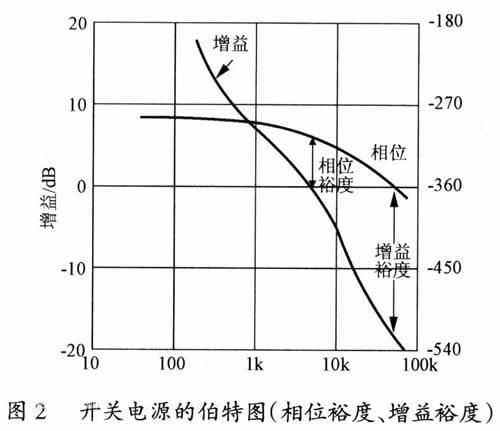

控制器的主要目的是保持輸出電壓穩定，其工作過程與線性形式的控制器很類似。也就是說控制器的功能塊、電壓參考和誤差放大器，可以設計成與線性調節器相同。他們的不同之處在于，誤差放大器的輸出（誤差電壓）在驅動功率管之前要經過一個電壓/脈沖寬度轉換單元。

開關電源有兩種主要的工作方式：正激式變換和升壓式變換。盡管它們各部分的布置差別很小，但是工作過程相差很大，在特定的應用場合下各有優點。

工作條件

1、開關：電力電子器件工作在開關狀態而不是線性狀態

2、高頻：電力電子器件工作在高頻而不是接近工頻的低頻

3、直流：開關電源輸出的是直流而不是交流

主要特點

1、體積小、重量輕：由于沒有工頻變壓器，所以體積和重量只有線性電源的20～30%。

2、功耗小、效率高：功率晶體管工作在開關狀態，所以晶體管上的功耗小，轉 化效率高，一般為60～70%，而線性電電源只有30～40%。

工作模式

顧名思義，開關電源就是利用電子開關器件（如晶體管、場效應管、可控硅閘流管等），通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制，從而實現DC/AC、DC/DC電壓變換，以及輸出電壓可調和自動穩壓。

開關電源一般有三種工作模式：頻率、脈沖寬度固定模式，頻率固定、脈沖寬度可變模式，頻率、脈沖寬度可變模式。前一種工作模式多用于DC/AC逆變電源，或DC/DC電壓變換；后兩種工作模式多用于開關穩壓電源。另外，開關電源輸出電壓也有三種工作方式：直接輸出電壓方式、平均值輸出電壓方式、幅值輸出電壓方式。同樣，前一種工作方式多用于DC/AC逆變電源，或DC/DC電壓變換；后兩種工作方式多用于開關穩壓電源。

根據開關器件在電路中連接的方式，開關電源，大體上可分為：串聯式開關電源、并聯式開關電源、變壓器式開關電源等三大類。其中，變壓器式開關電源（后面簡稱變壓器開關電源）還可以進一步分成：推挽式、半橋式、全橋式等多種；根據變壓器的激勵和輸出電壓的相位，又可以分成：正激式、反激式、單激式和雙激式等多種；如果從用途上來分，還可以分成更多種類。
