開關電源中TL431和PC817構成反饋的電路分析

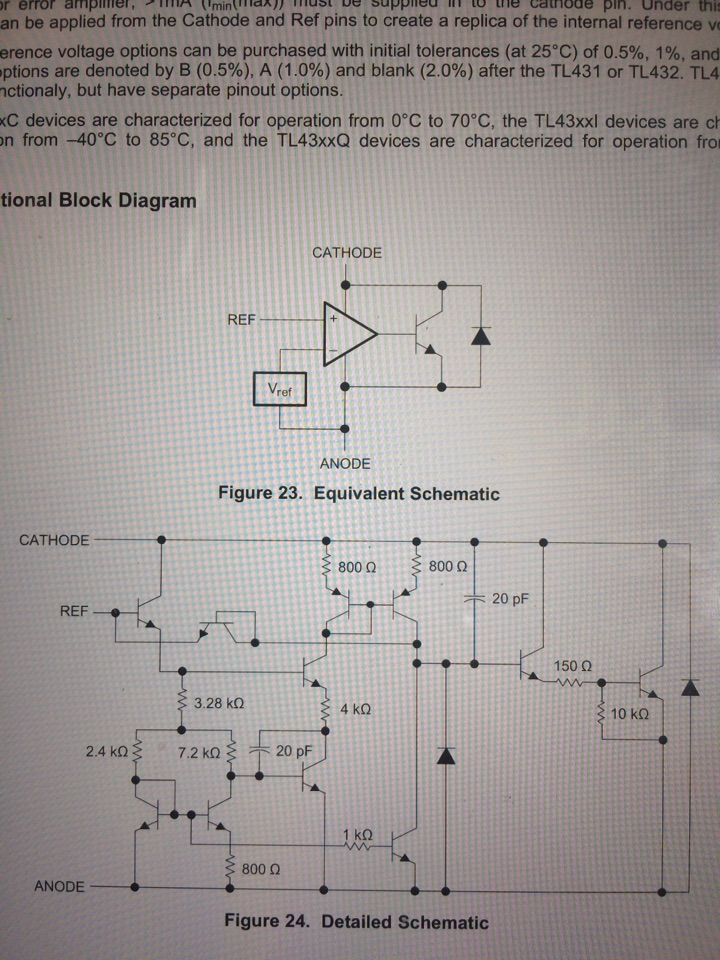

TL431屬于shunt（并聯）基準源，與之相對的還有一種series（串聯）電壓基準。TL431一類的shunt reference在工作時的對外特性類似于一個zener管，但是實際上內部是由一個2.495v的bandgap、誤差放大和一個電流調節的NPN管組成

NPN管承載了絕大部分cathode-anode間的電流，所以一般會做成達林頓對管的形式。帶隙和放大差分對需要一定的偏置電流才能工作，這是由問題描述中的Rbias提供的。NPN管的CE端并聯了一個用于反接保護的二級管。

TL431內部的帶隙基準和誤差放大器可以在閉環狀態下動態調節陰極電流來提供相對恒定的陰極電壓，這種通過分流來穩壓的性質將其歸為并聯基準源。

R1和Rlower構成了閉環的反饋通路，基準內部的差分對會迫使REF引腳和bandgap的輸出電壓保持一致，進而實現輸出電壓可調。

光耦內部的LED利用了TL431在閉環狀態下的分流穩壓性質，因而當Vout電壓抬升時，431陰極會吸收更多電流，光耦在工作在線性區可類比共射連接的BJT，有相對恒定的CTR-IF特性，故FB端就相當于一個反相放大器，VFB下降。在電壓控制模式的開關變換器與鋸齒波比較后能得到更低的開關占空比。
