開關電源同步整流控制優缺點介紹

開關直流電源如何同步整流？開關電源同步整流是一種取代整流二極管的技術。它可以通過在直流模式下使用極低的電阻功率來減少整流器的損耗，有效提高轉換器的轉換效率;而且沒有肖特基勢壘電壓造成的死區電壓，因此其次要優勢可以用來提高功率比。

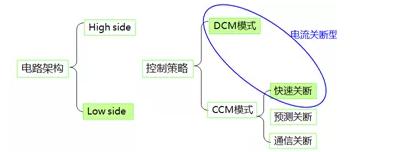

在拓撲結構上，同步整流可分為高壓側整流和低壓側整流;在控制策略上，同步整流可分為DCM和CCM模型，CCM模型是基于分離預測和快速分離，倆者之間各自的優點和缺點詳細介紹。

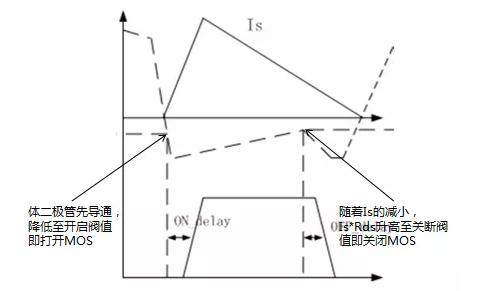

同步模式DCM模式

優點：算法簡單可靠，邊緣簡化。

缺點：控制算法與MOSFET的總電阻有關;SR必須與初級邊緣電路兼容，只能在間歇性導通模式下工作。

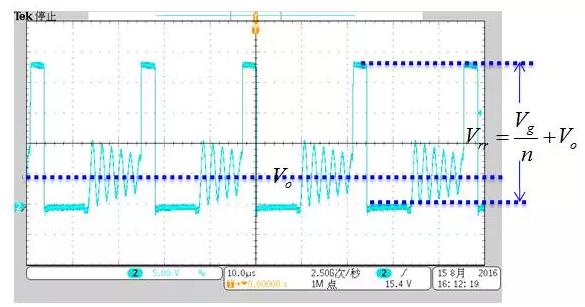

CCM預測關斷模式

根據負第二平衡原則，估計SR斷點。

優點：控制算法與MOSFET的總電阻無關，所以應用靈活;SR的深度傳輸能力強，轉換效率高。

缺點：它必須使用總電阻和電容來獲得正確的信息，這使得外部通信變得復雜，并且有很高的誤差;在非均勻伏秒模式（模式切換）中存在技術風險。

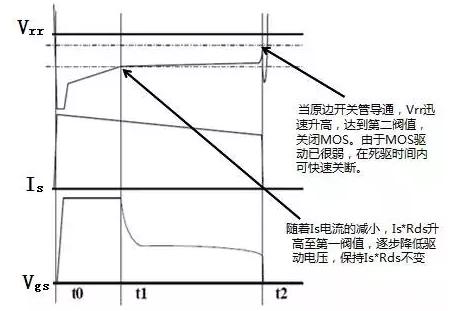

CCM快速斷開模式

優點：算法簡單可靠，邊緣簡化。

缺點：控制算法與MOSFET的總電阻有關;SR在T1和T2之間沒有深度傳導，轉換效率略有下降。
